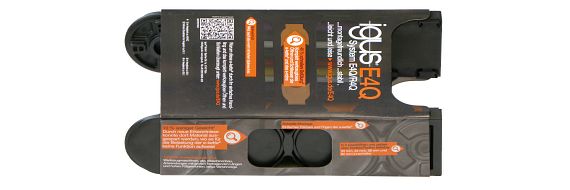

Xích dẫn cáp E4Q

Xích nhựa dẫn cáp E4Q được phát triển để cung cấp giải pháp tối ưu cho các hành trình di chuyển dài và không được hỗ trợ. Dựa trên tiêu chuẩn xích dẫn cáp mạnh mẽ E4.1 đã được thử nghiệm và kiểm tra trong hơn 12 năm, phiên bản xích mới này mang lại tuổi thọ dài và tính module cao.

Các lĩnh vực ứng dụng tiêu biểu: Máy công cụ, hệ thống cần cẩu, hệ thống tự động hóa.

Xích nhựa dẫn cáp cứng cáp tuyệt đối, có thể mở ở cả hai bên

Dòng E4Q.34

chiều cao lọt lòng [hi]: 34 mm
chiều rộng lọt lòng [Bi]: 075 - 350 mm
bán kính cong [R]: 063 - 300 mm
pitch: 56 mm

E4Q.34 trong cửa hàng trực tuyến

Dòng E4Q.44

chiều cao lọt lòng [hi]: 44 mm
chiều rộng lọt lòng [Bi]: 075 - 350 mm
bán kính cong [R]: 075 - 350 mm
pitch: 67 mm

E4Q.44 trong cửa hàng trực tuyến

Dòng E4Q.58

chiều cao lọt lòng [hi]: 58 mm
chiều rộng lọt lòng [Bi]: 100 - 500 mm
bán kính cong [R]: 135 - 500 mm
pitch: 91 mm

E4Q.58 trong cửa hàng trực tuyến

Dòng E4Q.82

chiều cao lọt lòng [hi]: 82 mm
chiều rộng lọt lòng [Bi]: 100 - 500 mm
bán kính cong [R]: 150 - 1.000 mm
pitchc: 111 mm

E4Q.82 trong cửa hàng trực tuyến

Xích dẫn cáp với các liên kết thanh ngang có thể mở được từ cả hai phía

Loạt H4Q.34

chiều cao lọt lòng [hi]: 34 mm
chiều rộng lọt lòng [Bi]: 075 - 350 mm
bán kính cong [R]: 063 - 300 mm
pitch: 56 mm

H4Q.34 trong cửa hàng trực tuyến

Loạt H4Q.44

chiều cao lọt lòng [hi]: 44 mm
chiều rộng lọt lòng [Bi]: 075 - 350 mm
bán kính cong [R]: 075 - 350 mm
pitch: 67 mm

H4Q.44 trong cửa hàng trực tuyến

Loạt H4Q.58

chiều cao lọt lòng [hi]: 58 mm
chiều rộng lọt lòng [Bi]: 100 - 500 mm
bán kính cong [R]: 135 - 500 mm
pitch: 91 mm

H4Q.58 trong cửa hàng trực tuyến

Dòng H4Q.82

chiều cao lọt lòng [hi]: 82 mm
chiều rộng lọt lòng [Bi]: 100 - 500 mm
bán kính cong [R]: 150 - 1.000 mm
pitch: 111 mm

H4Q.82 trong cửa hàng trực tuyến

Design study: Thiết kế đầu nối dạng module thông minh E4Q

Với cơ chế mở E4Q cho phép điều chỉnh xích nhựa dẫn cáp theo đường kính ống. Việc lắp đặt dễ dàng, không cần dụng cụ và có thể thay thế ống khi cần.

Ống lớn
Thanh crossbar mở rộng dạng module mang lại tính linh hoạt tối đa và thích ứng với kích thước ống
Tiết kiệm thời gian lắp đặt: Lắp đặt đơn giản, nhanh chóng và không cần dụng cụ
Trong trường hợp cần sửa chữa, ống có thể được thay thế nhanh chóng bằng cách mở thanh mở trên thanh crossbar mở rộng riêng biệt

Đến bài viết về xích dẫn cáp e-chain® E4Q với thanh giằng mở rộng

Cải tiến công nghệ

Đóng mở không cần dụng cụ
Giảm sự nhô ra bên trong để dễ dàng luồn cáp bằng các e-chain® dạng mở 1
Sức kéo thanh crossbar lớn hơn 15% 1
Giảm 10% trọng lượng nhờ vào các rãnh vật liệu 1
Tùy chọn giảm tiếng ồn 17dB(A) nhờ các bộ phận giảm tiếng ồn được làm bằng vật liệu tối ưu hóa tiếng ồn 2 - chỉ theo yêu cầu

1 So với hệ thống E4.1
2 So với dòng 4040C

Giảm thiểu chi phí

Tiết kiệm tới 40% thời gian lắp đặt so với hệ thống E4.1
Có thể tiết kiệm tới 35% khi sử dụng ở mức giới hạn3
Cam kết vận hành 4 năm
Bảo trì dự đoán - tùy chọn với isense Module bổ sung mở rộng

3 Do tải bổ sung cao hơn nên có thể sử dụng xích
nhỏ có lợi hơn

Bằng chứng

Độ ồn: 17db(A) nhỏ hơn 4040C

Sự bền vững

Giảm 10% vật liệu = giảm 10% tiêu thụ năng lượng trong quá trình sản xuất
Hãy thử nghiệm xích dẫn cáp hoặc xích kéo, bất kể nhà sản xuất nào, trong quy trình Chương trình tái chế chainge igus®

Yêu cầu hàng mẫu miễn phí

Khách hàng quan tâm đến xích nhựa dẫn cáp E4Q mới của igus®? Yêu cầu hàng mẫu miễn phí và tự mình trải nghiệm các đặc tính cải tiến.

Đặt hàng mẫu thử ngay!

Khách hàng yêu cầu hàng mẫu có cảm biến EC.W thông minh?

Quý khách muốn trang bị trực tiếp cho xích dẫn cáp của mình chức năng giám sát tình trạng thông minh dưới dạng cảm biến EC.W? Yêu cầu hàng mẫu miễn phí ngay và tự mình xem thông số kỹ thuật sáng tạo.

Đặt hàng mẫu thử ngay!

e-chain E4Q từ igus với cảm biến thông minh EC.W

Thanh chia dọc phổ quát mới

Tính linh hoạt hoàn toàn, an toàn và dễ lắp ráp trong một
Tùy thuộc vào khả năng tiếp cận, khách hàng có thể chọn bên nào để lắp kệ và quyết định tiếp cận bán kính bên trong hay bên ngoài của xích nhựa dẫn cáp để tháo thanh crossbar. Các kệ trung gian được khóa chặt nhờ thanh trượt tích hợp và tự động khi thanh crossbar mở được lắp vào. Với sự vừa vặn hoàn hảo, việc lắp ráp gần như không tốn sức. Cơ chế khóa đơn giản và nhanh chóng đảm bảo các kệ được lắp chắc chắn. Để mở khóa, tháo thanh crossbar ở bán kính bên trong hoặc bên ngoài, tùy thuộc vào khả năng tiếp cận. Xích nhựa dẫn cáp E4Q mới có thể được mở nhanh chóng mà không cần dụng cụ. Sau khi tháo thanh crossbar, mở khóa sàn trung gian bằng thanh trượt bên và kéo ra.

Mở khóa thông qua thanh trượt tích hợp

Kệ có thể sử dụng nhiều lớp và được khóa an toàn

Khi thanh crossbar được lắp vào, khóa sẽ tự động được kích hoạt.

XXX = chiều rộng tính bằng mm
*Có sẵn**: sẵn kho / theo yêu cầu**

Đối với dòng	Mã sản phẩm Tấm giữa phổ thông	Mã sản phẩm Tấm bên phổ thông	Mã sản phẩm Thanh chia cho mục đích chia cáp phổ quát	Mã sản phẩm Kệ, có khóa 1)
E4Q.34 / H4Q.34**	34,21	34,22	34,23	S428.XXX
E4Q.44 / H4Q.44**	44,21	44,22	44,23	S428.XXX
E4Q.58/H4Q.58*	58,21	58,22	58,23	S428.XXX
E4Q.82 / H4Q.82*	82,21	82,22	82,23	S428.XXX

Đã thực hiện trong thực tế

Xích nhựa dẫn cáp E4Q là nguồn cung cấp năng lượng sẵn sàng lắp đặt trong máy công cụ SAMAG

Một máy vạn năng 5 trục để chế tạo khuôn và dụng cụ được thiết kế bởi Samag Machine Tools từ Saalfeld/Saale. Trục y và z của máy công cụ có hành trình 1.000mm, và trục x có hành trình lên đến 7.500mm. Trong khu vực gia công, thường có tải trọng phoi và chất làm mát rất cao. Để đảm bảo độ tin cậy cao, các kỹ sư sử dụng cáp từ dòng chainflex® (CF270 và CF27) và xích nhựa dẫn cáp dòng E4 (E4Q.82).

Xem thêm thông tin

E4Q trong máy phay năm trục DMF 200|8 của DMG MORI

E4Q giúp vận hành máy phay DMF 200|8 an toàn và ít rung động của DMG MORI

Mặc dù có tốc độ phay cao lên đến 20.000 vòng/phút, máy phay DMF 200|8 của DMG MORI vẫn hoạt động với độ chính xác tối đa trong phạm vi micromet. Điều này có nghĩa là các phôi hình học cực kỳ phức tạp có thể được gia công bằng máy phay năm trục. Theo đó, việc dẫn hướng an toàn cho cáp và ống là điều cần thiết để chống lại rung động hoặc va đập. Vì lý do này, công ty DMG MORI đã lựa chọn dòng xích bảo vệ cáp E4Q.

Xem thêm thông tin

Đặc điểm thiết kế quyết định của dòng E4Q

Đóng mở không cần dụng cụ.

Bốn chốt chặn có độ bền cao trong mọi trường hợp lắp đặt.

Ít vật liệu hơn ở những nơi không có chức năng chịu lực.

Bộ giảm tiếng ồn tùy chọn giúp vận hành êm hơn - chỉ theo yêu cầu.

Dòng sản phẩm thanh chia trong, cáo thể áp dụng cho phân chia phức tạp.

Các khía trên thanh crossbar giúp giữ chặt bộ chia.

Giảm tiếng ồn tùy chọn (chỉ theo yêu cầu) - Hệ thống ẩn sáng tạo để giảm tiếng ồn. Có thể lắp thêm bất kỳ lúc nào. Các thành phần cao su gắn vào chốt chặn ngang cũng làm giảm tiếng ồn va chạm của e-chain® vốn đã rất yên tĩnh. Ít tiếng ồn hơn 17dB(A) so với dòng 4040C.

2 chốt chặn được sắp xếp theo chiều dọc và 2 chốt chặn theo chiều ngang trên mỗi mắt xích đảm bảo độ cứng lớn hơn ở E4Q và do đó có thể có chiều dài không được hỗ trợ lớn hơn hoặc tải trọng bổ sung cao hơn. Mạnh hơn 20% so với E4.1.

Thanh crossbar (e-chain®)/nắp (e-tube®) e-chain® và e-tube® có thể được mở và đóng mà không cần bất kỳ công cụ nào. Thanh crossbar và nắp/kệ khóa ở phần bên để có lực giữ lớn hơn. e-chain®/e-tube® có thể được luồn cáp trong thời gian ngắn hơn đáng kể. Luồn cáp nhanh hơn 40% so với E4.1.

Giảm trọng lượng Do nghiên cứu mới, vật liệu được bỏ ra ở những nơi không có chức năng cho e-chain®. Vật liệu này được sử dụng cả bên trong, giữa các chốt chặn, cũng như bên ngoài. Trong quá trình này, các hình dạng tròn lấy cảm hứng từ thiên nhiên đã được sử dụng cho thiết kế. Trọng lượng nhẹ hơn 10% so với E4.1.
