Hệ thống xích dẫn cáp và bạc lót đáng tin cậy không cần bảo trì cho công nghệ sân khấu

Công nghệ dành cho sân khấu cần phải chắc chắn, an toàn, nhẹ và hoạt động yên tĩnh, đáng tin cậy và kín đáo nhất có thể. Tốt nhất, nó rất dễ cài đặt và không yêu cầu bảo trì hoặc bảo dưỡng. Với hệ thống xích dẫn cáp và công nghệ bạc lót không bôi trơn được làm từ nhựa hiệu suất cao, igus® cung cấp các giải pháp tiết kiệm chi phí đáp ứng các yêu cầu này và đã chứng minh bản thân trong nhiều năm qua trong nhiều dự án của khách hàng.

Các sản phẩm của igus® được sử dụng trong các ứng dụng công nghệ AV chuyển động (công nghệ âm thanh, video, ánh sáng và máy ảnh) trong đó phải hướng dẫn nhiều phương tiện khác nhau. Chúng cũng được sử dụng trong bệ sân khấu, tời cáp của máy móc sân khấu phía trên và đèn di chuyển. Công nghệ sản xuất tiên tiến cũng cho phép chúng tôi sản xuất các bộ phận đặc biệt tùy chỉnh – không có số lượng đặt hàng tối thiểu. Do đó thích ứng hoàn hảo với các yêu cầu đặc biệt của khách hàng.

Các lĩnh vực sử dụng

Máy móc sân khấu

Mô hình 3D kỹ thuật của một nhà hát với lắp đặt sân khấu, ghế ngồi và trần.

Sản phẩm dành cho Palăng chiếu sáng di động, tháp cổng, bục sân khấu, v.v.

Ánh sáng sân khấu

Sản phẩm igus cho thiết bị sân khấu: ổ trượt, bạc lót và xích dẫn cáp trong một cụm.

Công nghệ vòng bi không cần bảo trì và e-chains yên tĩnh cho đèn sân khấu, đèn laze và các thiết bị hiệu ứng ánh sáng khác

Sản phẩm hàng đầu cho công nghệ sân khấu

e-spool cho micro đơn và stereo với giải Best of Show của AV Technology tại ISE 2026.

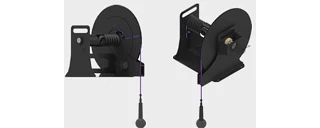

Giải pháp tời micro e-spool cho hệ thống âm thanh sân khấu

  • Truyền âm thanh không bị gián đoạn mà không cần cổ góp điện (slip ring)
  • Cáp có thể thay thế dễ dàng
  • Lắp đặt dễ dàng, tiết kiệm không gian, không cần bộ phận chịu lực bổ sung
  • Không làm việc thủ công trên cao
  • Có sẵn với một cáp hoặc dưới dạng phiên bản âm thanh nổi với hai cáp để kết nối hai micrô
Tìm hiểu thêm về micro e-spoolBộ e-spool micro hoàn chỉnh – hành trình đến 30 m

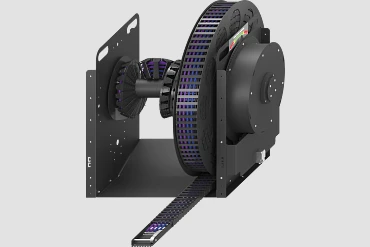

Trống cáp cho xích dẫn cáp không có vòng trượt

E-spool cung cấp công nghệ sân khấu chuyển động với nhiều phương tiện khác nhau mà không bị gián đoạn. Hệ thống này được sử dụng cho bục sân khấu, tời chiếu sáng di động và khối video. Các cáp được chèn vào được định tuyến thông qua một dải xoắn để không cần vòng trượt, mang lại lợi ích đặc biệt cho việc truyền dữ liệu. Chiều dài của xích dẫn cáp cuộn tròn được điều chỉnh bằng lò xo co rút cho hành trình lên đến 15 mét và bằng động cơ cho hành trình lên đến 40 m trở lên. Được đặt trên đường đi bộ, ở trần giả phía trên khán phòng hoặc ở khu vực dưới sân khấu, hệ thống hoạt động kín đáo bên ngoài tầm nhìn của khán giả.

  • Dẫn hướng cho các các phương tiện khác nhau trong một hệ thống: điện... dữ liệu... cáp quang...
  • Xích dẫn cáp có thể bị lệch hướng cho nhiều mục đích sử dụng
  • Yên lặng và rung động thấp
  • Thêm hoặc thay thế cáp dễ dàng
  • Theo yêu cầu được khai thác hoàn toàn bằng dây cáp và đầu nối
  • Sản xuất theo tiêu chuẩn DIN EN 17206 và nguyên lý DGUV 315-390
Tìm hiểu thêm về các sản phẩm e-spoole-spool cho sân khấu trên cửa hàng trực tuyến

Hệ thống zig-zag

Để thay thế cho e-spool, chúng tôi cung cấp nhiều hệ thống zig-zag khác nhau - bao gồm cả hệ thống cổ điển của chúng tôi, đã chứng minh giá trị của nó trên sân khấu trong nhiều năm và đã được sử dụng, ví dụ như tại Nhà hát London's Royal Opera Housse từ năm 1998. Với hệ thống tiết kiệm không gian này, các phương tiện khác nhau có thể được dẫn hướng cùng nhau mà không bị gián đoạn và không có vòng trượt. Máng cáp sử dụng trong chuyển động sử dụng của máy móc sân khấu.

Chúng tôi cũng đã cung cấp một phiên bản giá rẻ từ năm 2024. Hệ thống này cung cấp tất cả các ưu điểm của xích dẫn cáp với khái niệm hướng dẫn sáng tạo cho hành trình lên đến 10 mét. Đối với máy móc tầng trên, hộp dẫn hướng được gắn trên thanh giằng hoặc giàn, trong máy móc dưới sân khấu trên sàn bên dưới bục.

Zick Zack HMI news: hệ dẫn cáp mô-đun với các chi tiết màu cam trên giá đỡ kim loại.
  • Yên lặng và rung động thấp
  • Không có ứng suất căng trên cáp
  • Thêm hoặc thay thế cáp dễ dàng
  • Dẫn hướng cho các các phương tiện khác nhau trong một hệ thống: điện... dữ liệu... cáp quang...
  • Hệ thống tùy chỉnh với khả năng di chuyển lên đến 40m

Tìm hiểu thêm về hệ thống zig-zag

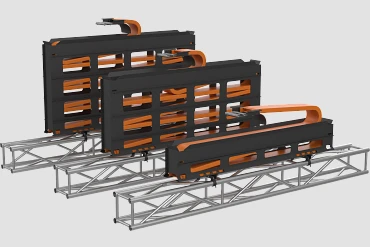

Hệ thống hoàn chỉnh tiêu chuẩn

Với hành trình lên đến 15 mét

iSet tiêu chuẩn trên cửa hàng trực tuyến

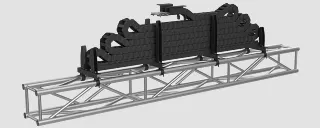

Hệ thống dẫn cáp low-cost zig-zag cho ứng dụng công nghiệp.

Phiên bản chi phí tối ưu không có hộp dẫn hướng

Giảm khoảng 50% trọng lượng và tiết kiệm chi phí so với phiên bản tiêu chuẩn

iSet chi phí tối ưu – cửa hàng trực tuyến

Cáp điện cho nhà hát và công nghệ sân khấu

Hiệu suất an toàn được đảm bảo nhờ cáp đặc biệt cho các yêu cầu của công nghệ sân khấu! Các dây cáp được thiết kế để chịu được bán kính uốn cong nhỏ và tải trọng cao. Ngoài ra còn có một loạt cáp riêng biệt (CFSPECIAL.381) được phát triển đặc biệt cho các rạp chiếu phim, có ba cáp bus trong phạm vi của nó với vỏ ngoài màu đen.

  • Cáp cho không gian lắp đặt nhỏ, được phát triển và thử nghiệm để sử dụng trong xích dẫn cáp
  • Độ tin cậy thông qua độ bền: Chúng tôi kiểm tra các sản phẩm của mình trong phòng thí nghiệm thử nghiệm nội bộ của chúng tôi để bạn có thể dựa vào công nghệ của mình
  • Cáp bus màu đen không rõ ràng CFSPECIAL.381 như cáp CAT6, CAT7 và 2 kênh cho các ứng dụng điều khiển DMV
CFSPECIAL.381 trong cửa hàng trực tuyến

Công nghệ tuyến tính trong các bộ phận trượt của máy ảnh

Thanh trượt máy ảnh có động cơ là một công cụ phổ biến để chuyển động máy ảnh mượt mà chạy chính xác và tự động. Bạn có thể sử dụng một hệ thống làm sẵn hoặc tùy chỉnh thanh trượt của riêng bạn. Chúng tôi cung cấp các thành phần phù hợp cho việc này - với các bộ phận trượt không bôi trơn và êm hơn tới bốn lần so với hệ thống ổ bi tuần hoàn.

  • Các thanh trượt đơn giản, vận hành thủ công có thể được lắp ráp riêng lẻ từ hệ thống tuyến tính drylin W của chúng tôi
  • Nếu yêu cầu tự động hóa, điều khiển từ xa và độ chính xác cao hơn, chúng tôi cung cấp các trục tuyến tính với truyền động đai răng và động cơ thích hợp với hệ thống điều khiển - như một phiên bản chuyên nghiệp nâng cao hoặc chất lượng cao về chi phí.
Xem các linh kiện ray trượt cho slider camera
Bộ trượt camera drylin với dẫn hướng W, trục ZLW, động cơ DC và bộ điều khiển D3 cho công nghệ camera.

Vòng bi mâm xoay PRT cho chuyển động quay 360°

Vòng xoay của igus® dùng bộ phận trượt tối ưu tribology bằng nhựa thay cho bi hoặc con lăn kim loại. Ưu điểm: yên tĩnh hơn và nhẹ hơn Điều này làm cho chúng trở nên lý tưởng cho chuyển động chảo trong đèn chuyển động. Dòng 05 hiệu quả về chi phí làm bằng nhựa rắn chỉ nặng 76g, cực kỳ nhẹ.

  • Thanh lịch và kín đáo: phiên bản Black Edition làm từ nhôm, phủ màu đen, kết hợp với các linh kiện trượt đa năng màu đen bằng iglidur® JB:
    Bàn xoay PRT-04 màu đen
  • Phiên bản chi phí thấp cực nhẹ: nhựa rắn, được làm từ ít nhất 97% chất tái tạo:
Bàn xoay PRT-05 chi phí tối ưu bằng nhựa nguyên khối
Hai vòng xoay igus PRT màu đen cho stage technology.
Bạc đạn PRT trong đèn sân khấu cho công nghệ sân khấu.

Gối đỡ trục mặt bích

Gối đỡ trục mặt bích igubal là một giải pháp hiệu quả và không cần bôi trơn cho vòng bi trục trong công nghệ sân khấu. Chúng được sử dụng trong tời trống, ví dụ để căn chỉnh chính xác các bộ khuếch tán để có âm thanh phòng tối ưu, hoặc trong thang máy rèm để di chuyển rèm sân khấu theo chiều dọc. Các gối cầu này có khả năng bù sai lệch lắp đặt, đồng thời là giải pháp tiết kiệm chi phí, không cần bảo trì và dễ lắp đặt.

  • Bán chạy nhất: Gối đỡ trục igubal® KFSM mặt bích 4 lỗ
  • Lắp ráp dễ dàng và nhanh chóng
  • Gối cầu được làm bằng iglidur J với hệ số ma sát thấp trong vận hành khô và xu hướng trượt cực thấp
Gối đỡ trục igubal® KFSM mặt bích bốn lỗ
Ổ đỡ igubal KFSM-GT với bạc trượt bằng nhựa.
Tời cho công nghệ sân khấu với đầu nối màu cam trên bộ dẫn cáp hoặc ống.

Bạc lót trơn hai thành phần chịu tải nặng

Bạc lót đa thành phần iglidur Q3E là sự lựa chọn phù hợp cho tải trọng rất cao chẳng hạn như tải trọng trong các khớp nối cắt kéo thang máy sân khấu.

  • Khả năng chịu tải cao với độ mài mòn thấp
  • Tiết kiệm chi phí với phương pháp ép phun
  • Vận hành khô mà không cần bôi trơn
Bạc lót trơn iglidur Q3E
Bạc lót trượt iglidur Q3E bằng nhựa đen.
Bàn nâng cắt kéo với các tay nâng đan chéo cho sân khấu hoặc nền tảng logistics.

Bạc lót nhựa khe hở thấp

Bạc lót nhựa được làm bằng vật liệu iglidur G2 mới của chúng tôi đạt được độ chính xác rất cao. Nhờ khả năng hấp thụ độ ẩm và giãn nở nhiệt độ đặc biệt thấp kết hợp với độ ổn định kích thước cao, chúng cho phép khe hở ổ trục rất thấp (G9) - lý tưởng cho các ứng dụng xúc giác không có tiếng chuông.

  • Tiết kiệm chi phí hơn 40% so với bạc lót kim loại
  • Giảm khe hở khoảng 40% so với iglidur G
  • 100% không cần cần bôi trơn và bảo trì
Bạc lót trơn iglidur G2
Bạc trượt iglidur G2 bằng nhựa.
Ảnh nổ tách của thiết bị nhập với mô-đun nút bấm và núm xoay.

Ứng dụng thành công từ khách hàng igus®

Kỹ thuật sân khấu với upper machinery và giàn đèn tại Royal Ballet and Opera ở London.

25 năm vận hành bền bỉ tại Royal Opera House London

Các hệ thống zig-zag tùy chỉnh trong các thiết bị thổi chiếu sáng sân khấu tại Royal Ballet and Opera đã được đưa vào sử dụng mà không gặp sự cố kể từ năm 2000. Khi hệ thống chiếu sáng được hiện đại hóa vào năm 2025, cần có một hệ thống cung cấp năng lượng mới để đáp ứng các yêu cầu mới về tải trọng, vận hành trơn tru và trọng lượng. Đội ngũ igus® đã nghiên cứu, phát triển và bàn giao thế hệ zig-zag, từ đó hệ thống đã âm thầm góp phần đảm bảo mọi buổi biểu diễn diễn ra trọn vẹn và mượt mà.

Tìm hiểu thêm về ứng dụng này
Sảnh lớn hiện đại với trần gỗ, mặt kính và nhìn ra khu vực xanh bên ngoài.

Hướng dẫn cáp để cài đặt đa phương tiện trong khán phòng GES-2

Di chuyển an toàn các thiết bị hiện đại trong hội trường sự kiện hiện đại này ở một khu vực danh tiếng của Moscow. Để đảm bảo rằng hệ thống cáp phức tạp, cụ thể có thể được di chuyển một cách an toàn trong những chuyến đi dài đến trần hội trường, chúng tôi sử dụng máng cáp bằng nhựa có thể quấn và tháo trên e-spool được sử dụng.

Tìm hiểu thêm về ứng dụng này
Công nghệ sân khấu với nhiều máng cáp và bộ dẫn hướng igus trong các ứng dụng khác nhau.

... và nhiều câu chuyện thành công khác

Chúng tôi đã có thể giúp nhiều khách hàng cải thiện chuyển động của công nghệ sự kiện của họ. Duyệt qua các dự án của khách hàng sử dụng hệ thống máng cáp, cáp linh hoạt và bạc lót trơn của chúng tôi: ghế ngồi di chuyển và bục sân khấu, bộ sân khấu, hệ thống âm thanh và ánh sáng, rô-bốt camera và hệ thống lắp đặt đa phương tiện phức tạp.

Khám phá thêm các dự án khách hàng

Đã được kiểm nghiệm trong phòng thử nghiệm

Tất cả các sản phẩm đều được kiểm tra độ mài mòn và khả năng chịu tải trong điều kiện thực tế tại phòng thử nghiệm igus®. Kết quả được đưa vào các công cụ trực tuyến của chúng tôi để tính toán tuổi thọ và cho phép đưa ra dự đoán chính xác về độ bền.

Nếu có yêu cầu, igus sẽ thực hiện các thử nghiệm cho khách hàng để kiểm tra quá trình sử dụng sản phẩm trong các điều kiện hoàn toàn khác nhau.

Khám phá phòng thử nghiệm igus®
