Profile roller e-chain®: Cho trọng lượng nặng và tốc độ cao

Hơn 1,000 hệ thống trên toàn thế giới thường được sử dụng profile-roller e-chains®. Thông thường Công nghiệp, đặc biệt trong sản xuất cần trục, có nhu cầu tăng về khoảng cách hành trình, trọng lượng, tốc độ vận hành đặc biệt và cao trong khi vận hành phải êm. igus® đáp ứng các nhu cầu này với hệ thống P4 Cơ sở vật chất của các loại đã được thiết kế bởi các kỹ sư dự án của chúng tôi. Chúng tôi rất vui gửi chào giá Bạn có thể liên hệ với chúng tôi.

Bước răng cho các mắt Xích có và không có trục lăn là như nhau

Con lăn chạy bên trên chạy qua con lăn chạy bên dưới, không trên nhau, như trong thiết kế trước đó. Điều này có thể tránh va chạm

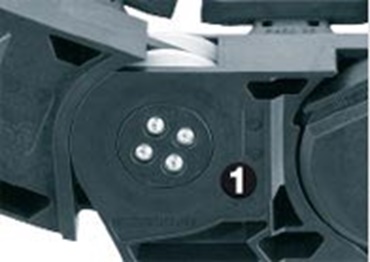

Con lăn được lắp đặt trong tấm bên

Khoảng cách dài (lên đến 800 m), trọng tải nặng (lên đến 30 kg/m)

Cho hành trình rất dài và tốc độ cao lên đến 10 m/s

Xà ngang autoglide bảo đảm dẫn hướng an toàn cho hành trình dài

Chiều cao bên trong có sẵn trong 4 kích thước (32, 42, 56, 80 mm)

Bộ môđun P4 với giá đỡ từ hệ thống E4

Động lực được giảm mạnh cần thiết cho sự chuyển động của Xích nhựa cuốn cáp energy chain đến dưới 25%

Tổng quan về P4 profile roller e-chains® - lợi ích

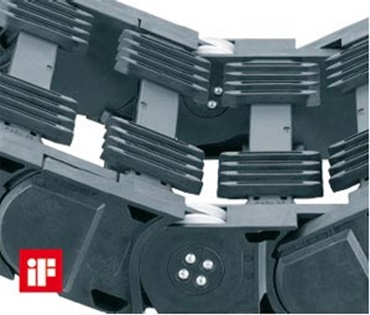

Hệ thống P4 - vận hành rất êm do cùng một bước răng trên tất cả các liên kết của Xích nhựa cuốn cáp AUTO-GLIDE xà ngang bảo đảm dẫn hướng an toàn cho hành trình rất dài

Hệ thống máng dẫn hướng kết hợp với xàng ngang AUTO-GLIDE bảo đảm đường chạy bên trên và bên dưới cùng được bù đắp - an toàn tại tốc độ cao

Hệ thống cung cấp năng lượng an toàn, vận hành êm, chịu mài mòn trong hành trình dài - igus® hệ thống P4

igus® hệ thống ít bảo trì P4 cho phép một hệ thống cung cấp năng lượng đáng tin cậy để thực hiện các hành trình lên đến 800 m trong cần trục hoặc hệ thống băng tải. Đường chạy bên trên và bên dưới lăn bù đắp với nhau Điều này có nghĩa không có gì lăn trên các con lăn nhựa tribo được tối ưu hóa, nhưng thay vào đó chúng lăn liên tục trên một bề mặt cán rộng. Các xà ngang AUTO-GLIDE và hệ thống máng đặc biệt dẫn hướng Xích nhựa cuốn cáp P4 e-chain®. Thích hợp cho các ứng dụng với hành trình tốc độ cao (lên đến 10 m/s) và trọng lượng lắp đặt nặng (lên đến 30 kg/m)

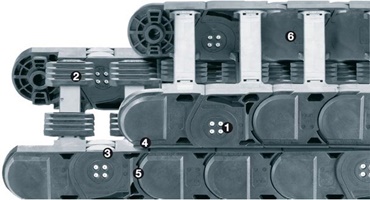

Con lăn cho hệ thống xích nhựa cuốn cáp e-chain® ít bảo trì với con lăn nhựa tribo tối ưu hóa

Xà ngang com-like AUTO-GLIDE

Thiết kế đặc biệt của con lăn và liên kết của Xích nhựa cuốn cáp, do đó vận hành đặc biệt êm

Đường chạy bên trên và bên dưới lăn bù đắp bên trên với nhau

Cùng một bước răng trên con lăn/liên kết của Xích nhựa cuốn cáp

4 chiều cao bên trong: 32 mm, 42 mm, 56 mm and 80 mm có sẵn

Giải pháp liên kết có sẵn thậm chí cho trọng lượng nặng với 56 và 80 mm chiều cao bên trong

Các yếu tố nối kết thép cứng có sẵn

Hệ thống máng P4 đặc biệt có sẵn

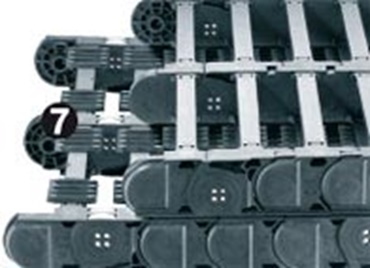

Con lăn cho trọng tải nặng

Có sẵn trong 2 chiều cao bên trong (56, 80 mm)

50% trọng lượng có thể nặng hơn

Độ cứng tối đa

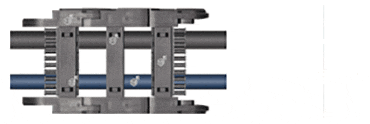

Mặt cắt của Xích nhựa cuốn cáp chia thành nhạy cảm (điện/thủy lực)

Con lăn nhựa bền lâu tribo tối ưu hóa cho các hệ thống P4

Tối ưu hóa sự mài mòn

Độ bền lâu

Cải thiện lăn

Tiếng ồn và rung động thấp

Cùng một bước răng trên con lăn/liên kết của Xích nhựa cuốn cáp

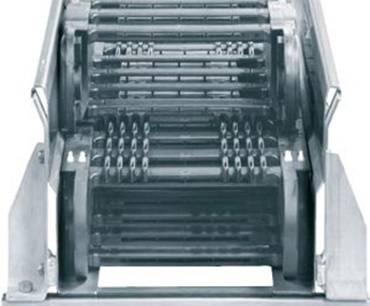

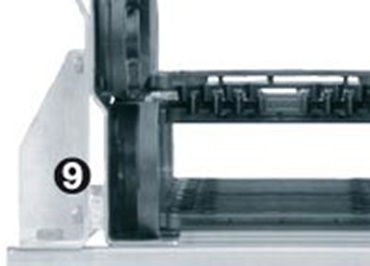

Hệ thống máng dẫn hướng mới

Hình học đặc biệt kết hợp với xà ngang AUTO-GLIDE cho phép đường chạy bên trên và bên dưới

Bộ lắp đặt mạnh mẽ với thời gian phục vụ lâu dài

Máng thép không gỉ chịu ăn mòn

Dòng sản phẩm P4

Series P4.32

Profile của Xích nhựa cuốn cáp loại lăn: Chiều cao bên trong 32 mm - Cho trọng lượng rất nặng và tốc độ cao

Series P4.32

Series P4.42

Profile của Xích nhựa cuốn cáp loại lăn: Chiều cao bên trong 42 mm - Cho trọng lượng rất nặng và tốc độ cao

Series P4.42

Series P41.56

Profile rol e-chain®: inner height 56 mm – for very high fill weights and speeds

Series P41.56

Series P4.80

Profile của Xích nhựa cuốn cáp loại lăn: Chiều cao bên trong 80 mm - Cho trọng lượng rất nặng và tốc độ cao

Series P4.80

Series P41.80

Profile rol e-chain®: inner height 80 mm – for very high fill weights and speeds

Series P41.80

Ngành công nghiệp và ứng dụng điển hình

Công nghệ cần trục (trong/ngoài)

Nhà kho tự động và hệ thống phục hồi

Nhà máy xây dựng

Portal robot

Công nghệ điều khiển vật liệu

Khai thác mỏ

Nhà máy thép

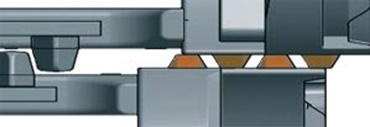

Đường chạy trên và dưới được bù đắp do đó bề mặt lăn liên tục

P4 trong mô phỏng truyền động

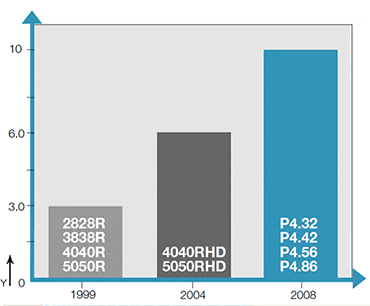

Biểu đồ về mài mòn của sản phẩm P4

Y = v m/s
Tốc độ hành trình của igus® P4 profile roller e-chains®

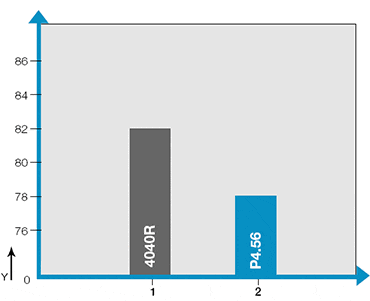

Y = dB(A)
1) 1. Profile roller E-chain từ 1999, phòng thí nghiệm, v = 2.0 m/s
2)Kiểm tra bên ngoài, v = 6.0 m/s đo khoảng cách tại 1 m

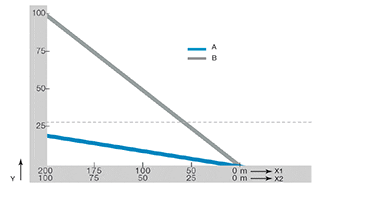

Pull-Push force - Xích nhựa cuốn cáp loại lăn

y = Độ bền kéo - lực trượt trong tỷ lệ phần trăm
X1 = hành trình, X2 = Chiều dài của Xích nhựa cuốn cáp
A = profile-roller e-chains®, B = e-chain® chuẩn. Dữ liệu: trọng lượng 10kg/m

Energy efficiency

Improve energy efficiency - Sixty percent less consumption: new tests with polymer energy chains and cables

Energy efficiency

Xuất hàng trong vòng 24 giờ

Xuất hàng trong vòng 10 - 14 ngày làm việc
