Unit 4, 7th Floor, Standard Factory B, Tan Thuan Export Processing Zone, Tan Thuan Street
District 7, HCM City, Vietnam
| Quy cách tổng quát | Đơn vị | iglidur® L350 | Phương pháp thử nghiệm |
| Độ dày | g/cm³ | 1,54 | |
| Màu | xám đậm | ||
| Độ hấp thụ ẩm tối đa ở 23 °C/50% r.h. | % trọng lượng | 0,4 | DIN 53495 |
| Độ hấp thụ ẩm tổng tối đa | % trọng lượng | 1,4 | |
| Hệ số ma sát trượt, động, vào thép | µ | 0,07 – 0,18 | |
| giá trị pv, tối đa (khô) | MPa x m/s | 3,00 | |
Tính chất cơ học | |||
| Modul uốn khúc | MPa | 15.882 | DIN 53457 |
| Sức bền uốn khúc ở +20°C | MPa | 210 | DIN 53452 |
| sức bền nén | MPa | 210 | |
| Áp lực bề mặt tối đa khuyến cáo (20°C) | MPa | 59 | |
| Độ cứng Shore-D | 80 | DIN 53505 | |
Tính chất lý nhiệt | |||
| Nhiệt độ ứng dụng dài hạn tối đa | °C | +180 | |
| Nhiệt độ ứng dụng ngắn hạn tối đa | °C | +210 | |
| Nhiệt độ tối thiểu của ứng dụng | °C | -100 | |
| Độ dẫn nhiệt | [W/m x K] | 0,61 | ASTM C 177 |
| Hệ số giãn nở nhiệt (ở 23 °C) | [K-1 x 10-5] | 7 | DIN 53752 |
Tính chất điện | |||
| Điện trở khối riêng | Ωcm | > 105 | DIN IEC 93 |
| điện trở bề mặt | Ω | > 105 | DIN 53482 |
| Trung bình | Độ bền |
| Rượu cồn | + |
| Hydrocarbon | + cho đến 0 |
| Mỡ, dầu không phụ gia | + |
| Nhiên liệu | + |
| Acid loãng | + |
| Acid đặc | + |
| Kiềm loãng | + |
| Kiềm đặc | + |
| Điện trở khối riêng | > 105 Ωcm |
| điện trở bề mặt | > 105 Ω |

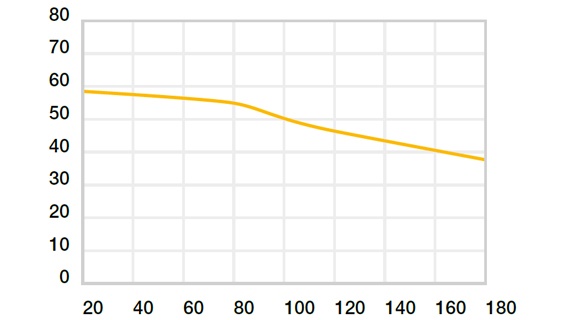

Với nhiệt độ gia tăng, sức bền nén của bạc lót iglidur® L350 giảm. Sơ đồ 02 cho thấy mối liên quan đảo nghịch này. Áp lực bề mặt tối đa được khuyến cáo là một thông số vật liệu cơ học. Không thể rút ra kết luận về tính chất ma sát từ điều này.

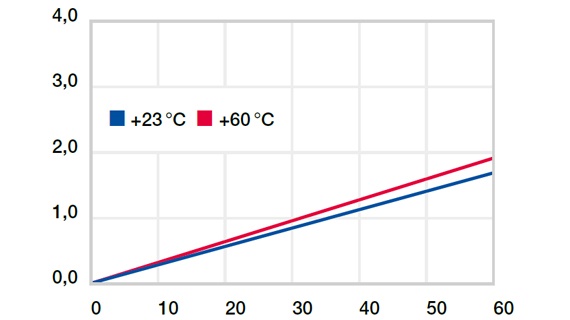

| m/s | Quay | Dao động | tuyến tính |
| Liên tục | 3,0 | 1,5 | 4,0 |
| Ngắn hạn | 4,0 | 3,0 | 6,0 |
| iglidur® L350 | Nhiệt độ ứng dụng |
| Tối thiểu | - 100 °C |
| Tối đa, dài hạn | + 180 °C |
| Tối đa, ngắn hạn | + 210 °C |
| Ngoài ra bảo vệ theo trục từ | + 140 °C |

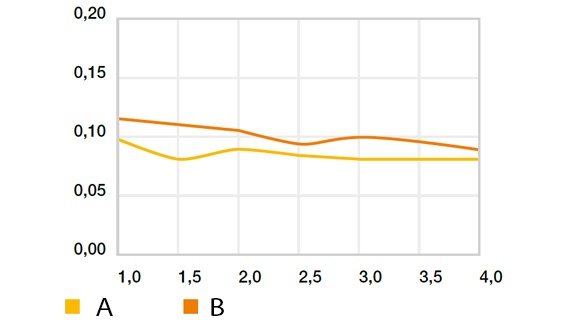

| iglidur® A300 | Khô | Mỡ | Dầu | Nước |
| C. o. F. µ | 0,07 - 0,18 | 0,06 | 0,04 | 0,03 |

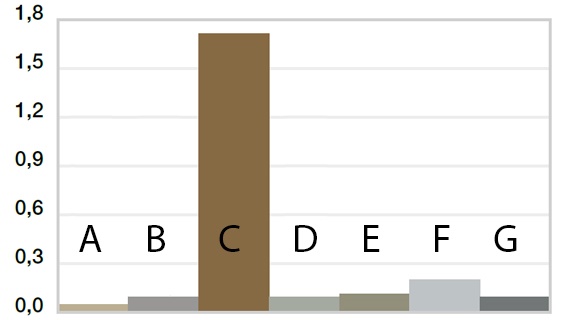

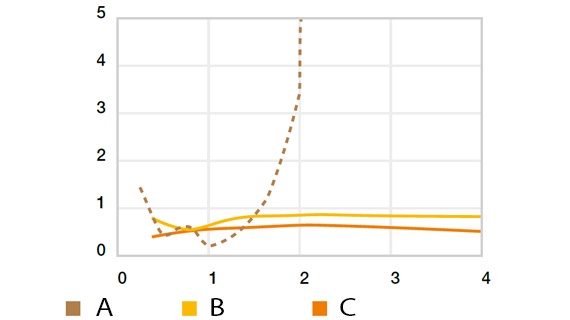

| Đường kính d1 [mm] | Trục h9 [mm] | iglidur® A350 F10 [mm] | Vỏ H7 [mm] |
| đến 3 | +0,000 +0,010 | +0,006 +0,046 | –0,025 +0,000 |
| > 3 đến 6 | +0,000 +0,012 | +0,010 +0,058 | –0,030 +0,000 |
| > 6 đến 10 | +0,000 +0,015 | +0,013 +0,071 | –0,036 +0,000 |
| > 10 đến 18 | +0,000 +0,018 | +0,016 +0,086 | –0,043 +0,000 |
| > 18 đến 30 | +0,000 +0,021 | +0,020 +0,104 | –0,052 +0,000 |
| > 30 đến 50 | +0,000 +0,025 | +0,025 +0,125 | –0,062 +0,000 |
| > 50 đến 80 | +0,000 +0,030 | +0,030 +0,150 | –0,074 +0,000 |
| > 80 đến 120 | +0,000 +0,035 | +0,036 +0,176 | –0,087 +0,000 |
| > 120 đến 180 | +0,000 +0,040 | +0,043 +0,203 | +0,000 +0,100 |
Thứ Hai đến Thứ Sáu từ 8:30 sáng đến 17:30
Thứ Hai đến Thứ Sáu từ 8:30 sáng đến 17:30
