Cáp CAN bus cho các ứng dụng chuyển động

Giảm thời gian ngừng máy với cáp CAN bus

CAN bus (Controller Area Network) là một hệ thống fieldbus (mạng truyền thông công nghiệp) được phát triển bởi Bosch, đã được giới thiệu vào năm 1986 cùng với Intel. Mục đích là giảm các dây cáp có đầu nối trong xe hơi để tiết kiệm chi phí và trọng lượng. Qua thời gian, nhiều giao thức CAN đã tự thiết lập nên uy tín của riêng mình, đặc biệt là trong các lĩnh vực liên quan đến an ninh và bảo mật. Năm 1994, Bosch khởi đầu việc giới thiệu giao thức CANopen cho công nghệ tự động hóa.

Lĩnh vực ứng dụng của cáp CAN bus

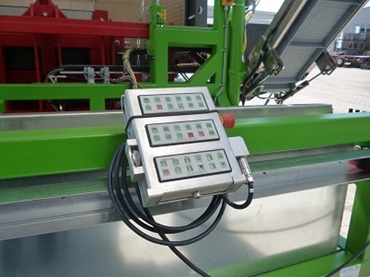

Cáp CAN bus được dùng chủ yếu trong công nghệ tự động hóa. Hệ thống CAN bus còn được tìm thấy trong xe chuyên dụng của ngành công nghiệp, ví dụ như xe nâng hàng và sàn công tác dùng để nâng hàng (lifting work platforms).

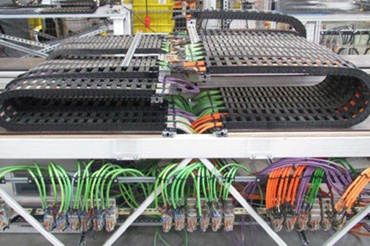

Cáp cho các ứng dụng CAN bus từ igus: Đối với các ứng dụng có dùng xích dẫn cáp, cần phải sử dụng cáp CAN bus có dây bện mảnh. Ngoài ra, cáp cần có cấu trúc di chuyển theo đúng chuyển động của xích dẫn cáp, để việc truyền dữ liệu một cách an toàn được đảm bảo qua nhiều năm. Đó là lý do tại sao cáp chainflex đạt được nhiều tín nhiệm đến vậy, đặc biệt là trong các loại thiết bị và máy móc như robot, máy đóng gói, máy sản xuất và máy gia công.

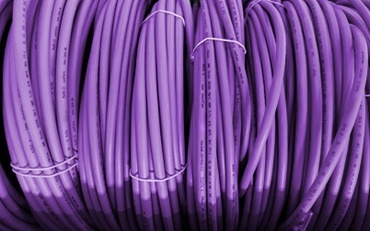

Dòng sản phẩm cáp chainflex của igus cung cấp nhiều loại cáp CAN bus khác nhau. Có tổng cộng 13 loại cáp CAN bus từ bảy dòng cáp khác nhau dành sẵn cho nhiều loại ứng dụng công nghiệp. Tất cả các cáp CAN bus chainflex đều được thiết kế để chuyển động liên tục trong xích dẫn cáp. Tùy theo yêu cầu của mình, bạn có thể chọn giữa các vỏ ngoài khác nhau như PVC, PUR và TPE. Các dòng cáp khác nhau cung cấp các cấp độ hiệu suất khác nhau, cho nên cần chọn đúng cáp cho mỗi lĩnh vực ứng dụng để đạt được tuổi thọ lâu dài nhất khi vận hành. Mọi cáp CAN bus chainflex đều có chung một điểm. Tất cả các loại cáp chainflex đều tuân theo các tiêu chuẩn về chất lượng như nhau, từ cáp CF888 mang đến hiệu quả về chi phí vận hành đến loại cáp dành cho yêu cầu khó nhất và loại có bán kính uốn cong  nhỏ nhất, như trường hợp của CFBUS.LB. Đó là lý do tại sao Công ty igus đã đưa ra cam kết về chất lượng cho mọi loại cáp chainflex trong vòng 36 tháng với thời hạn vận hành lên đến 10 triệu hành trình kép.

Chiều dài khi truyền dẫn cáp: Chủ đề về chiều dài tối đa khi truyền dẫn cáp bus thường bị đánh giá thấp. Nói chung, bạn cần phải thận trọng, bởi vì chiều dài cáp tối đa có thể thay đổi nhiều tùy theo từng loại cáp. Một loại cáp dùng trong máy móc cố định luôn có độ giảm rung thấp hơn cáp linh hoạt, bởi vì loại cáp này được thiết kế để chuyển động liên tục. Do đó, cáp truyền dẫn sẽ có chiều dài ngắn hơn nếu dùng loại cáp dành cho máy móc cố định.

Tùy theo dòng cáp, cáp CAN bus chainflex được thiết kế theo kiểu cơ học cho hành trình di chuyển lên đến 400m hoặc hơn, nhưng tốc độ khi truyền dữ liệu của hệ thống bus sẽ giảm đi khi chiều dài cáp tăng lên. Đối với thiết bị được lắp đặt cố định, cáp đồng có thể dài đến 500m. Khi đó tốc độ truyền tối đa vẫn là 125 Kbps, trong khi với một cáp dài 40m vẫn có thể có tốc độ truyền dữ liệu là 1 Mbps. Đối với cáp CAN bus mềm dẻo và có độ linh hoạt cao dùng trong xích dẫn cáp, theo kinh nghiệm của chúng tôi thì chiều dài của cáp có thể ngắn hơn đáng kể. Tùy theo tốc độ truyền, trong ứng dụng chuyển động có thể có một cáp CAN bus dài đến 50m. Tuy nhiên, chiều dài này có thể biến đổi lên xuống tùy theo điều kiện môi trường và yêu cầu của ứng dụng.
