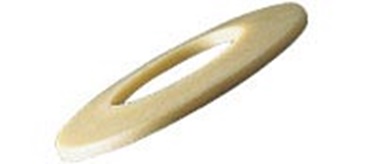

Polysorb Disk springs làm bằng nhựa

disc springs là vành đĩa có thể gay áp lực trong hướng trục mà được chuyển thành hình dạng của một đĩa trong hướng trục. disc springs cung cấp một không giang sử dụng thuận lợi hơn các loại spring khác. Chúng là đặc biệt thích hợp cho các thiết kế mà đòi hỏi một sự lệch nhỏ của spring.

Khi nào thì nên dùng lò xo hình đĩa polysorb?

Khi một ứng dụng cần độ cong đặc thù lò xo hình đĩa, phẳng và chỉ có thể có bằng kim loại với chi phí đáng kể (kiểu thiết kế xẻ rãnh)

Để bù cho khe hở hướng trục và dung sai chế tạo

Để giảm rung động

Để giảm ồn

Khi cần một vật liệu không từ tính

Để cách điện và cách nhiệt

–

Khi nào thì không dùng lò xo hình đĩa polysorb?

Khi lực lò xo liên tục là cần thiết trên một phạm vi nhiệt độ rộng lớn

Khi cần lực lò xo cao

Sự lệch của disk spring là tương đối nhỏ. Do đó một số springs được kết hợp trong thực tế. Ngoài ra các disk springs được làm tăng sự lệch theo tỷ lệ số lượng, theo đó lực của spring là lớn như lực của disk spring các nhân. Để gia tăng lực, các disk springs có thể đặt song song như một gói lò xo.

Khả năng chịu hóa chất

Lò xo hình đĩa polysorb bền với nhiều hóa chất. iglidur® A500 có độ bền cao hơn iglidur® J.

Trung bình	Độ bền
	iglidur® J	iglidur® A500
Rượu	+	+
Hydrocarbon	+	+
Mỡ, dầu không phụ gia	+	+
Nhiên liệu	+	+
Acid loãng	0 to -	+
Acid đặc	-	+
Bazơ loãng	+	+
Bazơ đặc	+ to 0	+

Hấp thu ẩm

Sự hút ẩm thấp cho phép chúng có thể sử dụng trong môi trường ẩm ướt.
Polysorb® disk springs hút ẩm. Do đó tính năng cơ khí của chúng thay đổi. Trong ứng dụng xấu nhất có thể suy nghĩ - ứng dụng tuyệt lâu dài trong nước - Polysorb® disk springs vẫn thể hiện lực cao.

iglidur®	Môi trường chuẩn	Bão hòa trong nước
J	18	15
A500	24	23

Gia tăng nhiệt độ vận hành

Nhiệt độ gia tăng dẫn đến làm giảm của độ tăng cứng trong polime. Polysorb® disk springs hiện một lực spring tối thiểu là 8N ngay cả khi nhiệt độ tối thiểu cho phép là 80° C. Xem các thông số mà có liên quan tới lực của spring cho đến nhiệt độ môi trường.

Polysorb Disk springs trong kiểm nghiệm dài hạn

X = Sự lệch xuống [%]
Y= Lực của spring [N]

A = JTEM-10
B = A500TEM-10

Hình 35.1: Lực của spring là phụ thuộc vào phần trâm của sực lệch được đo trong kích thước lắp đặt là 10

Sự ảnh hưởng của nhiệt độ môi trường trên disk springs

X= Nhiệt độ môi trường [°C]
Y= Lực tối thiểu của spring [N]

Hình 35.2: Sự ảnh hưởng nhiệt độ môi trường trên lực của spring, được đo trên JTEM-10.

Kích thước theo tiêu chuẩn DIN 2093

Polysorb Disk springs chương trình giao hàng

De [mm]:
Di [mm]:

Mã sản phẩm*	Giá trị chuẩn: Chiều dài và lực lò xo
	D_e	D₁	t	h₀	F_1,0	M
	[mm]	[mm]	[mm]	[mm]	[N]	[g]
JTEM-05	10	5,2	0,5	0,25	5	0,04	124.940 VND
JTEM-06	12,5	6,2	0,7	0,3	10	0,11	131.545 VND
JTEM-08	16	8,2	0,9	0,35	16	0,2	132.506 VND
JTEM-10	20	10,2	1,1	0,45	24	0,33	135.348 VND
JTEM-12	25	12,2	1,5	0,55	45	0,85	153.322 VND
JTEM-16	31,5	16,3	1,75	0,7	65	1,44	172.258 VND
JTEM-20	40	20,4	2,25	0,9	130	3,1	181.705 VND
A500TEM-05	10	5,2	0,5	0,25	8	0,04	206.325 VND
A500TEM-06	12,5	6,2	0,7	0,3	15	0,11	217.193 VND
A500TEM-08	16	8,2	0,9	0,35	24	0,2	254.102 VND
A500TEM-10	20	10,2	1,1	0,45	35	0,33	256.485 VND
A500TEM-12	25	12,2	1,5	0,55	70	0,85	331.223 VND
A500TEM-16	31,5	16,3	1,75	0,7	85	1,44	466.112 VND
A500TEM-20	40	20,4	2,25	0,9	150	3,1	641.170 VND

Thêm về phần đã lựa chọn:

3D CAD

Yêu cầu mẫu

PDF

Yêu cầu báo giá

myCatalog

Giá trị chuẩn cho chiều dài và lực lò xo được làm tròn thành giá trị trung bình.
* Vật liệu:
iglidur® J: JTEM,
iglidur® A500 chuẩn : A500TEM, bền nhiệt độ cao và/hoặc bền hóa chất

Kỹ hiệu công thức, mô tả và các đơn vị:

F	= Lực
S	= Hành trình lò xo
D_e	= Đường kính ngoài [mm]
D₁	= Đường kính trong [mm]
t	= Bề dày của đĩa đơn [mm]
h₀	= Chuyển chỗ lò xo tối đa [mm]
F_1,0	= Lực lò xo có chuyển chỗ 100% [N]
M	= Trọng lượng của một đĩa đơn [g]
