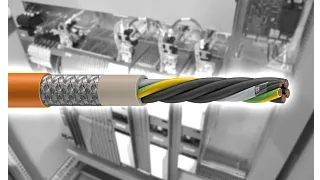

Cáp servo cho xích nhựa dẫn cáp

Trong kỹ thuật điện, cáp kết nối giữa bộ truyền động servo và biến tần được gọi là cáp servo. Cáp này đóng vai trò kết nối biến tần – nguồn cấp năng lượng cho động cơ – đến động cơ. Việc thay đổi hình dạng đường cong điện áp thông qua biến tần cho phép điều chỉnh tốc độ của động cơ. Thông thường, điều này được thực hiện bằng phương pháp điều biến độ rộng xung (PWM), tạo ra các đỉnh điện áp nhọn trên đường cong điện áp.

Do đó, cáp servo cần có cấp điện áp cao hơn (600V/1000V) và lớp chống nhiễu toàn phần (overall shield). Ngoài ra, vì động cơ servo thường được trang bị cảm biến nhiệt độ và/hoặc phanh, cáp cũng bao gồm hai cặp dây được chống nhiễu riêng biệt cho các chức năng này.

Lấy báo giá trực tuyến cáp servo chainflex®

Catalogue PDF

Khám phá hơn 1.350 loại cáp chuyển động

Tải xuống catalogue của igus® dưới dạng PDF và khám phá danh mục sản phẩm phong phú! Với hơn 1.350 sản phẩm đã được thử nghiệm chuyên sâu trong phòng thử nghiệm nội bộ, khách hàng có thể yên tâm rằng tất cả đều phù hợp tối ưu cho ứng dụng trong hệ thống xích nhựa dẫn cáp.

Tải xuống ngay

Tải xuống ngay

Cấu tạo cáp servo

Cáp servo bao gồm hai lớp chống nhiễu khác nhau. Lớp chống nhiễu toàn phần (overall shield) giúp đảm bảo khả năng tương thích điện từ (EMC) với môi trường bên ngoài, tức là ngăn không để các linh kiện khác trong máy bị nhiễu loạn. Ngoài ra, các cặp dây dành cho phanh và cảm biến nhiệt độ cũng được chống nhiễu riêng, nhằm ngăn chặn nhiễu từ các dây dẫn nguồn xâm nhập vào mạch điều khiển của biến tần.

Tùy theo mức độ chịu ứng suất cơ học, cấu trúc các lớp chống nhiễu sẽ được thiết kế khác nhau. Mức độ chịu tải cơ càng cao thì yêu cầu về chất lượng lớp chống nhiễu càng khắt khe. Trong thực tế, lớp chống nhiễu của các dòng cáp cao cấp của igus® có độ phủ cơ học lên tới 90%. Ngoài ra, igus® sử dụng kỹ thuật xoắn đặc biệt cho các cặp dây điều khiển bên trong cáp, vừa đảm bảo hiệu suất chống nhiễu điện từ, vừa giúp tối ưu hóa thời gian xử lý nhờ cấu tạo thiết kế đặc biệt.

Tại sao không nhất thiết lúc nào cũng phải dùng PUR

Trong thị trường cáp điện, nhiều khách hàng thường mặc định rằng: PUR = dùng cho ứng dụng chuyển động trong xích dẫn cáp, còn PVC = dùng cho lắp đặt cố định. Tuy nhiên, điều này không hoàn toàn chính xác. Tại igus®, các vật liệu vỏ ngoài khác nhau đã được thử nghiệm chuyên sâu trong phòng thí nghiệm suốt thời gian dài và kết quả cho thấy: PUR là một vật liệu rất tốt, linh hoạt, nhưng không phải lúc nào cũng bắt buộc phải dùng trong xích nhựa dẫn cáp.

PVC thực tế có khả năng chống mài mòn tốt hơn nhiều và cũng có chi phí thấp hơn. Tuy nhiên, khi cáp phải tiếp xúc với dầu, PUR lại là lựa chọn không thể thay thế.

Tìm hiểu thêm về cáp điện PVC tiết kiệm chi phí

Tìm hiểu thêm về cáp điện PVC tiết kiệm chi phí

Cáp servo trong các ứng dụng máy công cụ khác nhau

Một ví dụ điển hình thể hiện rõ sự đa dạng trong ứng dụng của dòng cáp servo chainflex® chính là hệ thống máy công cụ liên kết. Trong loại máy này, không gian ở các trục thường rất hẹp, do đó dòng cáp CF270.UL.D thường được lựa chọn nhờ thiết kế phù hợp với bán kính uốn cong nhỏ. Ở trục chính, bán kính uốn cong thường lớn hơn, cho phép tối ưu chi phí bằng cách sử dụng dòng CF897. Dòng cáp này có cấu trúc xoắn với bước xoắn dài hơn, được tối ưu cho các bán kính uốn lớn.

Trên robot tuyến tính đặt phía trên các máy liên kết, hệ thống xích nhựa dẫn cáp (e-chain) thường được sử dụng cho các hành trình dài. Với ứng dụng có chuyển động động học cao và chuyển động dạng trượt, loại ứng dụng này đòi hỏi cáp có lớp vỏ trong – và dòng CF27.UL đáp ứng yêu cầu đó.

Tất cả các dòng cáp này đều có những điểm chung quan trọng cho ngành máy công cụ: mỗi sản phẩm đều đạt chứng nhận UL, có vỏ ngoài chống dầu, và được igus® bảo hành 4 năm với cam kết rõ ràng về tuổi thọ lên đến 10 triệu hành trình kép. Nhờ danh mục sản phẩm đa dạng, igus® luôn đồng hành cùng khách hàng để phát triển giải pháp tối ưu về chi phí. Đội ngũ chuyên gia của igus® luôn sẵn sàng hỗ trợ khi khách hàng cần.
