Hệ thống cáp linh hoạt hiệu suất cao vượt qua những bài kiểm tra khắt khe nhất

chainflex® – phát triển dành riêng cho ứng dụng chuyển động linh hoạt
Cáp chainflex® từ igus® được thiết kế ngay từ đầu cho việc sử dụng trong hệ thống xích dẫn cáp chuyển động và đã chứng minh hiệu quả trong nhiều ứng dụng đa dạng. Trong đó, cáp Cat.6A CFBUS.050 với lớp vỏ ngoài TPE được thử nghiệm, với kết cấu lõi được xoắn với bước xoắn đặc biệt ngắn. Lớp chống nhiễu tổng được bện rất chặt cùng bốn lớp chống nhiễu cặp đảm bảo bảo vệ bền bỉ và đáng tin cậy trước các nhiễu điện từ bên ngoài. Ngoài ra, các loại cáp bus chainflex® với lớp vỏ PVC và PUR cũng đã được đưa vào kiểm nghiệm.

Đầu nối với công nghệ tiếp xúc lõi dẫn chuyên biệt
Dòng đầu nối RJ45 MFP8 của Telegärtner nổi bật với công nghệ tiếp xúc lõi dẫn tiên tiến và độ tin cậy cao. Các lõi dây riêng lẻ của cáp được xuyên trong quá trình đấu nối. Công nghệ xuyên đặc biệt này đảm bảo kết nối ổn định với hiệu suất truyền dẫn ưu việt. Đầu nối có thể lắp ráp tại hiện trường mà không cần dụng cụ chuyên dụng, kể cả trong không gian hạn chế. Các lõi dẫn được cố định chắc chắn trong các khoang thiết kế chuyên dụng, không có khe hở, đảm bảo kết nối cơ học vững chắc và truyền tín hiệu tối ưu.

Công nghệ “Insulation Piercing Contact” (IPC) của Telegärtner dành cho các đường kính dây mà đầu nối RJ45 bấm cos thông thường không đáp ứng được đã chứng minh hiệu quả không chỉ trong công nghiệp mà còn trong mạng viễn thông và cáp patch IT chất lượng cao. Với công nghệ IPC, các sợi dẫn nhỏ trong dây bện không chỉ được kẹp như công nghệ IDC truyền thống mà được xuyên chính xác tại ba điểm lệch không gian. Công nghệ tiên tiến này mang lại tiếp xúc ổn định lâu dài và tăng cường độ an toàn khi chịu lực kéo trong điều kiện vận hành thực tế.

Thử nghiệm toàn diện vượt xa tiêu chuẩn thông thường

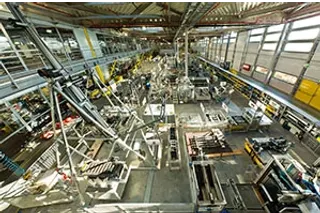

Trong quá trình kiểm nghiệm, igus® và Telegärtner phân công nhiệm vụ rõ ràng. Phòng thử nghiệm igus® chuyên về các thử nghiệm tải trong điều kiện chuyển động cơ học thực tế với tối đa 700 thử nghiệm chạy song song trên diện tích 2.750 m². Phòng thử nghiệm Telegärtner là một trong những trung tâm đo kiểm hàng đầu về đo lường tần số cao cho đầu nối và hệ thống cáp lắp sẵn. Điểm cốt lõi là hệ thống đo thời gian thực do Telegärtner phát triển, cho phép ghi nhận đồng thời các thông số với độ chính xác vượt xa yêu cầu của tiêu chuẩn quốc tế IEC 60512. Các adapter đo lường của Telegärtner thường được sử dụng bởi các phòng thí nghiệm độc lập hàng đầu.

Hai đơn vị đã tiên phong trong việc thử nghiệm hệ thống cáp công nghiệp siêu linh hoạt. Phiên bản hiện hành của tiêu chuẩn EN 60352 chỉ quy định phép đo cho dây dẫn lõi đặc và dây bện 7 sợi, chưa bao gồm dây bện 19 sợi siêu linh hoạt cần thiết trong tự động hóa. Sự kết hợp giữa dây Cat.6/6A dạng bện và đầu nối sử dụng công nghệ IPC là bước tiến công nghệ vượt trước các tiêu chuẩn hiện hành.
