Cáp Ethernet là gì

Vận chuyển dữ liệu an toàn với cáp Ethernet

Ethernet là loại cáp tiêu chuẩn được sử dụng nhiều nhất để đi cáp cho mạng cục bộ (LAN). Mặc dù tốc độ quy định của đường truyền hiện nay đã lên đến 400 Gbps, nhưng với tình trạng kỹ thuật như hiện tại thì chỉ có thể cho phép tốc độ tối đa khi truyền dữ liệu là 40 Gbps. Cáp Ethernet được chia thành các loại (Categories - Cat) từ CAT3 đến CAT8. Trong khi CAT3 thường không được sử dụng nữa, các nhóm cáp CAT5-CAT7 vẫn rất phổ biến trong các ngành công nghiệp. Tuy nhiên, cáp CAT5e theo tiêu chuẩn vẫn là loại được sử dụng nhiều nhất trong công nghệ tự động hóa. PROFINET và ETHERCAT, dựa trên tiêu chuẩn của cáp Ethernet, cũng bắt nguồn từ đó.

Ethernet là loại cáp tiêu biểu nhất trong công nghệ tự động hóa. Cả hai hệ thống kỹ thuật cơ khí và xử lý hình ảnh đều sử dụng hệ thống bus dựa trên cáp Ethernet. Việc truyền nhiều dữ liệu cũng giúp thực hiện các yêu cầu trong lĩnh vực Công nghiệp 4.0. Cuối cùng, ngành kỹ thuật cơ khí quan tâm nhiều hơn đến cáp Ethernet bởi vì nó giúp máy móc dễ tích hợp hơn vào hệ thống mạng hiện có trong văn phòng.

Các lĩnh vực ứng dụng cho cáp Ethernet

Cáp Ethernet có sẵn trong kho cho các loại ứng dụng khác nhau. Cáp Ethernet thường được lắp đặt cố định trong máy móc và hệ thống, cho nên chúng ta có thể chọn loại cáp tiết kiệm chi phí, có vật dẫn rắn hoặc mềm dẻo và đã được bện thành bảy bó lõi.

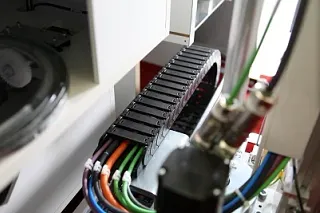

Các ứng dụng trong hệ xích dẫn cáp cần sử dụng loại cáp Ethernet có dây bện mảnh. Ngoài ra, cần có một cấu trúc cáp di chuyển theo đúng chuyển động trong xích dẫn cáp, để việc truyền dữ liệu một cách an toàn được đảm bảo qua nhiều năm. Đó là lý do tại sao cáp chainflex đạt được nhiều tín nhiệm đến vậy, đặc biệt là trong các loại thiết bị và máy móc như robot, máy đóng gói, máy sản xuất và máy gia công.

Ứng dụng cáp mạng của igus
Dòng sản phẩm cáp chainflex của igus cung cấp nhiều loại cáp bus Ethernet khác nhau. Có sẵn tổng cộng 32 loại cáp Ethernet ở dạng CAT5, CAT6 và CAT7 từ chín dòng cáp khác nhau cho nhiều lĩnh vực và ứng dụng đa dạng. Mọi loại cáp Ethernet chainflex đều được thiết kế để chuyển động liên tục trong xích dẫn cáp. Tùy theo yêu cầu của mình, bạn có thể chọn giữa các vỏ bọc ngoài như PVC, PUR và TPE khác nhau. Các dòng cáp khác nhau cung cấp các cấp độ hiệu suất khác nhau, cho nên cần chọn đúng cáp cho mỗi lĩnh vực ứng dụng để đạt được tuổi thọ lâu dài nhất khi vận hành.

Mọi cáp bus chainflex đều có chung một điểm. Tất cả các loại cáp chainflex đều tuân theo các tiêu chuẩn về chất lượng như nhau, từ cáp CF888 mang đến hiệu quả về chi phí vận hành đến loại cáp dành cho yêu cầu khó nhất và loại có bán kính uốn cong nhỏ nhất, như trường hợp của CFBUS.LB. Đó là lý do tại sao igus còn cam kết sẽ bảo hành cho mọi loại cáp chainflex trong vòng 36 tháng với thời hạn vận hành lên đến 10 triệu hành trình kép.

Cáp Ethernet rẻ nhất được bảo hành khi hoạt động
Danh mục sản phẩm lớn nhất dành cho cáp Ethernet

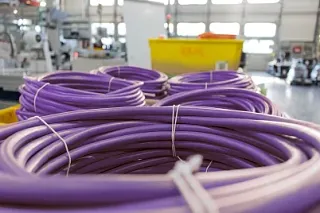

Chiều dài khi truyền dẫn cáp Chủ đề về chiều dài tối đa khi truyền dẫn cáp bus thường bị đánh giá thấp. Nói chung, cần phải thận trọng, bởi vì chiều dài cáp tối đa có thể thay đổi nhiều tùy theo từng loại cáp. Một loại cáp dành cho máy móc cố định luôn có độ giảm rung thấp hơn cáp mềm dẻo, bởi vì loại này được thiết kế để chuyển động liên tục. Do đó, chiều dài của cáp truyền dẫn sẽ ngắn hơn nếu dùng loại cáp dành cho máy móc cố định.

Tùy theo dòng cáp, cáp mạng chainflex được thiết kế theo kiểu cơ học cho hành trình di chuyển lên đến 400m hoặc hơn, nhưng tốc độ khi truyền dữ liệu của hệ thống bus sẽ giảm đi khi chiều dài cáp tăng lên. Thông số kỹ thuật của Ethernet mô tả tổng chiều dài cáp bằng 100m. Tuy nhiên, ở đây, 90m cáp được lắp đặt và 10m cáp nối tạm (2x5m) được cung cấp cho hệ thống bus. Có thể đạt đến tổng cộng 100m cáp với thiết bị được lắp đặt cố định. Với cáp Ethernet linh hoạt cao độ cho xích dẫn cáp, kinh nghiệm của chúng tôi cho thấy rằng chiều dài khi kết nối cáp có thể lên đến 50m giữa hai bộ phận linh kiện có dùng cáp Ethernet. Tuy nhiên, chiều dài này phụ thuộc vào nhóm cáp (CAT5, CAT5e, CAT6, CAT6A, hoặc CAT7), điều kiện môi trường và yêu cầu của ứng dụng. Do đó, đối với quãng di chuyển dài, chúng tôi khuyến cáo sử dụng cáp quang, cho phép chiều dài cáp lên đến vài trăm mét (có thể lên đến 2km).

igus® Việt Nam

Nhà cung cấp và phân phối cáp linh hoạt chainflex® cho các ngành công nghiệp chuyển động tại Việt Nam.

Giám sát cáp Ethernet với cảm biến i.Sense CF.D
Phương pháp đo mới không phụ thuộc vào giao thức có thể xác định đặc tính truyền dữ liệu của cáp trong quá trình hoạt động bằng công nghệ cao tần. Điều này giúp loại bỏ việc sử dụng các lõi thay thế bổ sung. Thế hệ mới nhất thậm chí có thể quản lý giám sát cáp hoàn toàn không tiếp xúc.

Nếu các thông số truyền dẫn bắt đầu xấu đi, đó chính là lúc cần phải thay cáp. Hệ thống này sẽ giám sát tình trạng của toàn bộ cáp di chuyển, bao gồm cả đầu nối một cách thông minh, cũng như ngăn chặn việc chết máy trên hệ thống.

Được bán theo mét hoặc đã được lắp đầu nối cáp chainflex dùng trong hệ thống mạng có thể được đặt hàng từ 1m trên tang trống, hoặc cáp có cổ góp điện, mà không tính phụ phí cắt gọt hoặc phụ phí khi đặt mua số lượng quá ít. igus cũng cung cấp các loại cáp đã được lắp sẵn đầu nối. Mỗi sợi cáp Ethernet chainflex có thể được đặt hàng với độ dài tùy thích, không có số lượng tối thiểu, và cũng được gắn sẵn đầu nối. Cửa hàng trực tuyến readycable có sẵn các lựa chọn dây cáp và đầu nối khác nhau. Chức năng bộ lọc có thể hỗ trợ bạn trong việc chọn được loại cáp phù hợp.
