  2. Ray trượt tuyến tính drylin®
  3. Low profile linear guide system NK-11-27-80

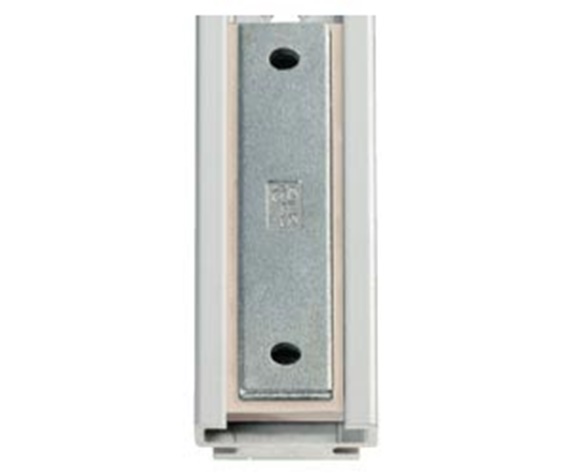

drylin® N - Low profile linear guide system long NK-04-27

Order no. Max. rail lengths a C4 A3 C5=C6 h h1 K1* ly lz Weight of rail Price / m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
Xuất hàng trong vòng 24 giờ NS-01-27 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 1.025.968 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1,1 0 6524 588 290 933.708 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 24 giờ NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1,1 M4 6524 588 290 1.231.395 VND Thêm vào giỏ hàng
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

Version 04: Double carriage with through hole

Order no. Weight of carriage
  [g]
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-11-27-80-LLY 25 272.268 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-11-27-80-LLZ 25 272.268 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-11-27-80-LLYZ 25 272.268 VND Thêm vào giỏ hàng
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

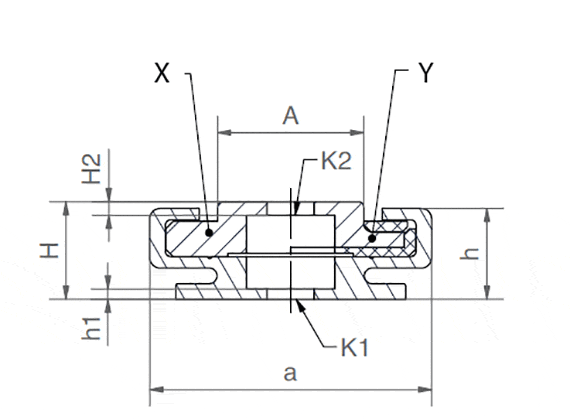

Version 11: Dimensions [mm] - guide carriages

Part. No. H A C C1 C2 A2 H2 K2 K3 K4 Sp min. Dp Ø min. Weight
  ±0,35                       [g/m]
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-11-27-80-LLY 9,5 14 80 76 60 0 1,5 0 0 25
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-11-27-80-LLZ 9,5 14 80 76 60 0 1,5 0 0 25
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-11-27-80-LLYZ 9,5 14 80 76 60 0 1,5 0 0 25
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriage
3. Entry of the rail length in mm
4. Selection of the carriage options
5. Selection of the rails options.

Hint:

Detailed information can be found below in the drawings as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.
1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction

drylin® NK-11-27-80 – complete system

Step 1

Enter the required number of carriages.

technical drawing
No. of carriages:
Continue
drylin® N - Technical data
drylin® N - Design rules
X = Version: one-piece | Y = Version: multi-piece
