Cải tiến công nghệ và giảm chi phí 25% và nhiều hơn nữa.

Vô số lựa chọn thiết kế trên cơ sở bộ dụng cụ xây dựng dẫn hướng tuyến tính drylin® W

Bền với chất bẩn

Không bị ăn mòn

Trượt thay vì lăn! Không cần bôi trơn nhờ polymer dry-tech®

Bộ phận dẫn hướng igus® được làm bằng chất dẻo hiệu quả cao không cần bảo trì ví dụ như tự bôi trơn . Chất bôi trơn được đưa vào trong vật liệu ổ trục, khiến vật liệu ổ trục thích hợp cho điều kiện vận hành khô, ví dụ chúng không cần được bảo trì trong suốt độ dài thời hạn vận hành. Bằng cách loại bỏ chất bôi trơn, các hệ thống tuyến tính igus®

Các hệ thống modul

Hãy tận dụng các lợi thế sản phẩm kỹ thuật của bộ dụng cụ xây dựng tuyến tính drylin® W không cần bảo trì của chúng tôi:

1.1. Bền với chất bẩn, bụi, độ hút ẩm

Hạt bị đẩy ra khỏi bề mặt tiếp xúc bởi chuyển động.

Chi tiết nguyên lý hoạt động

Bền với chất bẩn, bụi, độ hút ẩm

Vận hành khô, không cần bôi trơn

Các hệ thống tuyến tính drylin® được thiết kế để vận hành khô. Do đó mọi ứng dụng được bảo vệ khỏi sự nhiễm bẩn bởi dầu mỡ. Kể cả ứng dụng chịu chất bẩn và cát thô nhất cũng có thể có.

igus® được thử nghiệm

Không nhạy cảm với chất bẩn

Hạt bẩn bị đẩy ra khỏi bề mặt tiếp xúc bởi chính chuyển động. Ở đây mặt trước của bộ phận trượt hoạt động như một cần gạt nước. Bề mặt tiếp xúc vẫn sạch sẽ.

Ví dụ ứng dụng

Máy cắt bê-tông

Trước đây, việc nhiễm bẩn ống lót thường xuyên dẫn đến những vụ kẹt, thậm chí gãy trục chính. Nhờ drylin®, nay máy vận hành hoàn toàn không bị hỏng hóc.

Trở về đầu trang

Thêm thông tin

1.2. Tiếng ồn thấp

Chi tiết nguyên lý hoạt động

Yên lặng và êm ả

Yên lặng

Tiếng ồn vận hành cũng được giảm đi nhiều nhờ đổi nguyên lý hoạt động từ lăn sang trượt. Không có lăn cơ học của bộ phận đồng hành trượt cứng và không có va chạm gây ra tiếng ồn to.

igus® được thử nghiệm

Tiếng ồn thấp

Chuyển động trượt có tiềng ồn vô cùng thấp và chỉ nghe được tiếng ồn ma sát nhẹ.

Ví dụ ứng dụng

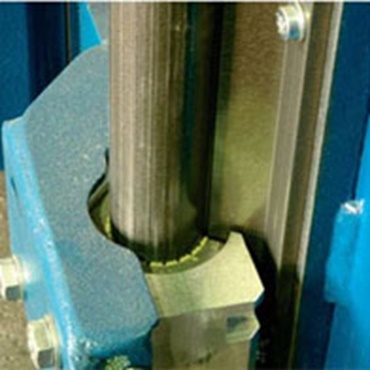

Hệ thống nâng

Bất chấp vận tốc di chuyển tương đối cao, thang máy chuyển động với tiếng ồn rất thấp. Việc vận hành êm ả và yên lặng dẫn đến việc sử dụng drylin®.

Trở về đầu trang

Mô tả hệ thống drylin®

1.3. Sạch sẽ và vệ sinh

Chi tiết nguyên lý hoạt động

Yên lặng và êm ả

Sạch sẽ và vệ sinh

Tính chất vận hành khô của ổ trượt trơn iglidur® không chỉ có lợi trong môi trường bị nhiễm bẩn. Sự thiếu vắng chất bôi trơn cũng là một tiêu chí quan trọng trong các ứng dụng có yêu cầu nâng vì vệ sinh và độ tinh khiết.

Được thử nghiệm

ứng dụng được cho phòng sạch

Các bộ phận dẫn hướng drylin® được thử nghiệm cho thấy khả năng áp dụng rõ rệt cho phòng sạch. Các bộ phận dẫn hướng drylin® sau đây của igus® đã được thử nghiệm: N40, W10, T25 và T30.

Ví dụ ứng dụng

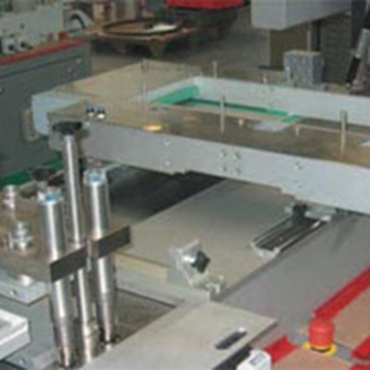

Hệ thống cấp liệu của máy ép vỉ

Các thế mạnh cụ thể của hệ thống tuyến tính drylin® W là độ cao lắp đặt thấp, không có chất bôi trơn và chứng nhận cho các ứng dụng phòng sạch bởi Viện Fraunhofer.

Trở về đầu trang

Độ thích hợp phòng sạch drylin® và độ tương thích ESD và RoHS

Thêm thông tin

1.4. Bền với ăn mòn

Chi tiết nguyên lý hoạt động

Tính chất đối với ăn mòn

Bền với ăn mòn và bền với dung môi

Mọi ổ trượt trơn iglidur® đều có bản tính là không bị ăn mòn. Còn có các vật liệu chuyên dụng, có thể được dùng chống lại dung dịch kiềm, acid, chất tẩy rửa, v.v., và do độ bền với chất dung môi, chúng có thể được dùng cả trong điều kiện khắc nghiệt nhất. - Dòng sản phẩm còn có vật liệu chuyên dụng để sử dụng liên tục trong các điều kiện nhấn chìm.

igus® được thử nghiệm

Bền với ăn mòn và bền với dung môi

Đơn vị không ăn mòn

Độ bền của các hệ thống ổ trục tuyến tính phụ thuộc như nhau vào phần đồng hành. Bộ dụng cụ xây dựng igus® có thể được giao đầy đủ như một đơn vị không ăn mòn làm bằng thép không rỉ.

Ví dụ ứng dụng

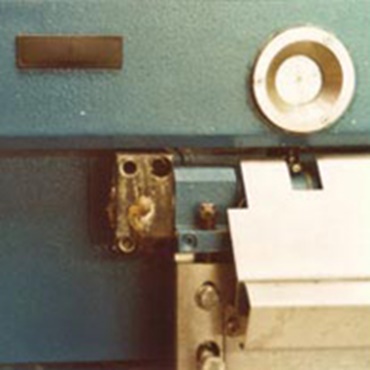

Máy cắt da

Trong quá trình phát triển máy, hãng thiết kế trách nhiệm Dr. Dorstewitz quyết định về việc sử dụng toàn diện ổ trượt trơn polymer, vận hành bảo đảm trong điều kiện môi trường khắc nghiệt này. Tổng cộng, 239 ổ trượt trơn igus® được lắp đặt trên máy mới.

Trở về đầu trang

2. vật liệu ổ trục

Vật liệu cho bất cứ vật liệu trục chính nào, mài mòn đặc thù tốt hơn

Chi tiết nguyên lý hoạt động

Mài mòn thấp - bạc lót ổ trượt trơn làm bằng polymer hiệu quả cao

Polymer hiệu quả cao

Tùy theo ứng dụng, bộ phận dẫn hướng tuyến tính có thể được điều chỉnh về vật liệu ổ trượt trơn. Chẳng hạn, iglidur® A180 được phát triển cho các ứng dụng yêu cầu một giải pháp phù hợp FDA.

igus® được thử nghiệm

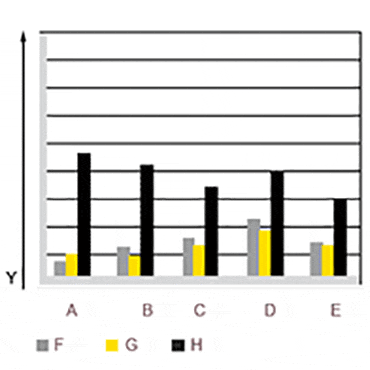

Mài mòn thấp

igus® cung cấp đủ loại vật liệu cho các bộ phận trượt và đồng hành cho các hệ thống tuyến tính. Các cuộc kiểm tra trong phòng thí nghiệm rộng lớn và những năm kinh nghiệm thực tế đã cho thấy rằng iglidur® J, J 200 và X là vật liệu lý tưởng cho hầu hết các ứng dụng tuyến tính nhờ độ mài mòn thuận lợi và tính chất ma sát.

Ví dụ ứng dụng

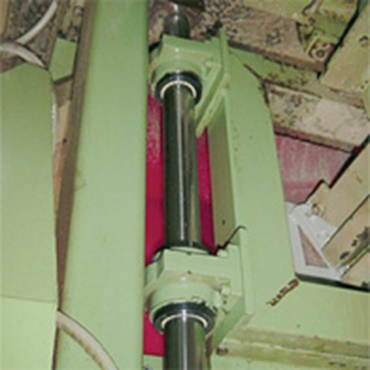

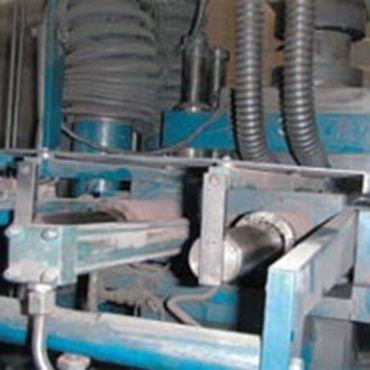

Cơ chế cấp liệu giày trong một đơn vị nén chặt

Bằng cách đổi qua ổ trượt trơn tuyến tính drylin® R, tỷ lệ bảo trì cho đơn vị nén chặt này có thể được kéo dài đến 2 năm, bất chấp sức căng cao từ hạt bột và các chất ăn mòn. Giải pháp ổ bi quay vòng trước kia đòi hỏi thay thế ổ trục và trục chính mỗi 2 đến 3 tháng do trục chính bị mòn.

Trở về đầu trang

vật liệu drylin®

3. Chọn vật liệu ổ trục hộp lý tưởng

Có sẵn nhiều vật liệu ổ trục hộp

Đúc khuôn kẽm: ổ trục chuẩn hiệu quả về chi phí

Nhôm: trọng lượng bộ phận thấp

Thép không rỉ: bền với ăn mòn và cả nhiệt độ cao

Cơ chế xoay cho khớp: Khe hở điều chỉnh bằng tay nhờ chức năng "xoay cho khớp“ với khóa ngoài

4. Chọn độ dài bàn trượt lý tưởng

Bàn trượt dẫn hướng có sẵn từ kho với nhiều độ dài chuẩn, ví dụ 100mm, 150mm và 200mm.

5. Có sẵn nhiều đường ray, nhiều đường kính và nhiều kiểu

Chi tiết nguyên lý hoạt động

Có sẵn nhiều đường ray

Có sẵn nhiều đường ray

Chúng tôi sẽ cắt đường ray dẫn hướng theo chiều dài mong muốn của bạn. Không có độ dài tối thiểu và cũng không có độ dài quãng chạy tối đa.

igus® được thử nghiệm

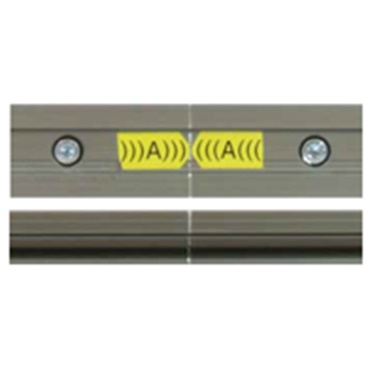

Độ dài quãng chạy tối đa

Đường ray dẫn hướng có thể được kết nối thành xê-ri, vì bộ phận trượt có thể di chuyển trên các khớp nối đường ray dễ dàng. Điều này tạo điều kiện dễ dàng cho các độ dài quãng chạy tối đa hơn 20 mét. Việc lắp ráp được đơn giản hóa bởi chỗ đánh dấu khớp nối rõ ràng được cung cấp tại nhà máy.

Ví dụ ứng dụng

Máy cắt thủy tinh

Do lợi thế về giá kết hợp với độ bền đối với chất bẩn và bụi, khách hàng đã chọn drylin® W.

Trở về đầu trang

Thêm thông tin

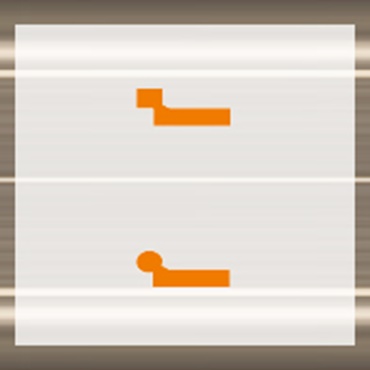

6. Bộ dụng cụ xây dựng lớn các đường ray dẫn hướng

Hình chữ nhật, tròn, ray riêng lẻ cũng như ray đôi, Ø 6mm, 10mm, 16mm, 20mm, còn có điều chỉnh khe hở bằng tay.

Ray đơn

Kích cỡ thiết bị (square): 6 - 20 mm
Kích cỡ thiết bị (round): 10 - 25 mm

Ray đôi

Kích cỡ thiết bị (square): 6 - 20 mm
Kích cỡ thiết bị (round): 10 - 25 mm

Chiều rộng ray

Chiều rộng: 30 - 120 mm

Trở về đầu trang

7. Linh hoạt cao độ - bạn xác định độ dài và chiều rộng

Chiều rộng, chiều dài, thể loại lắp đặt thay đổi được . Hệ ổ trục cố định và ổ tự lựa

Chi tiết nguyên lý hoạt động

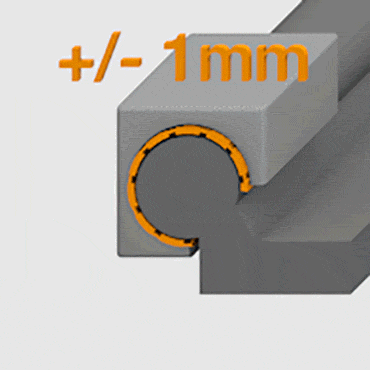

Linh hoạt cao độ - bạn xác định độ dài và chiều rộng

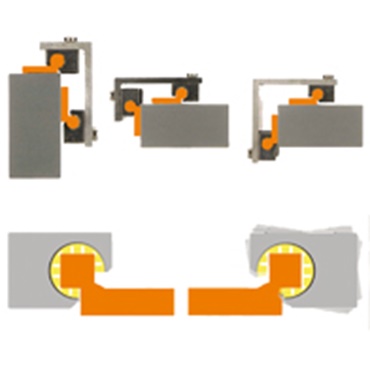

Lắp đặt linh hoạt cao độ

Bộ phận dẫn hướng tuyến tính drylin® W hỗ trợ những công dụng linh hoạt cao độ. Độ lệch thẳng hàng và song song có thể được bù bằng cách sử dụng ổ tự lựa.

igus® được thử nghiệm

Ổ tự lựa chọ hệ thống dẫn hướng

Có một giải pháp ổ trục cố định/tự lựa thích hợp cho mỗi địa điểm lắp đặt, cho dù là nằm ngang, thẳng đứng hay bên hông. Phương pháp lắp đặt này ngăn ngừa quán tính và/hoặc kẹt bộ phận dẫn hướng với sự chệch hướng song song giữa các bộ phận dẫn hướng.

Ví dụ ứng dụng

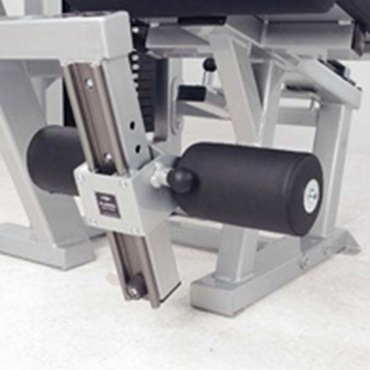

Thiết bị tập thể dục

Fit-Equip đã tìm kiếm những giải pháp hiệu quả để thay thế các hệ thống dẫn hướng được dùng trước đó. Ngoài việc phải có thiết kế hấp dẫn, bộ phận dẫn hướng tuyến tính còn phải yên lặng và tuyệt đối không cần bôi trơn. Các bộ phận dẫn hướng của bộ modul drylin® W đã được chọn.

Trở về đầu trang

Lời khuyên và quy tắc thiết kế

8. Tiếp xúc bề mặt

Không có tải trọng điểm, chẳng hạn như trong trường hợp hệ thống ổ bi quay vòng.

Có thể áp dụng trục chính không làm cứng.

Thậm chí bộ phận đồng hành không kim loại cũng có thể sử dụng

Sây sát hoàn toàn không thể có.

Chi tiết nguyên lý hoạt động

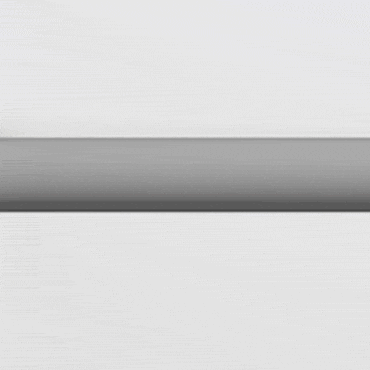

Tiếp xúc bề mặt

Tiếp xúc bề mặt

Việc sử dụng bạc lót làm bằng chất dẻo hiệu quả cao cho phép ổ trượt trơn tiếp xúc với trục chính trên toàn bộ bề mặt. Do đó một bề mặt rộng lớn hơn nhiều trở nên khả dụng dẫn đến áp lực bề mặt thấp hơn nhiều.

igus® được thử nghiệm

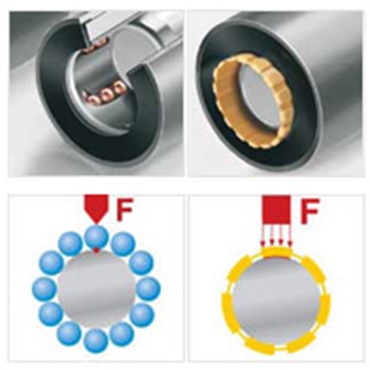

Phân bổ tải tối ưu nhờ bề mặt tiếp xúc rộng lớn hơn

Phân bổ tải trọng tối ưu

Nhờ tiếp xúc bề mặt rộng lớn so với tải trọng điểm trên một bộ phận dẫn hướng ổ bi quay vòng, có thể sử dụng thường xuyên nhiều vật liệu trục chính hiệu quả hơn (ví dụ VA) thêm với trục chính được làm cứng.

Ví dụ ứng dụng

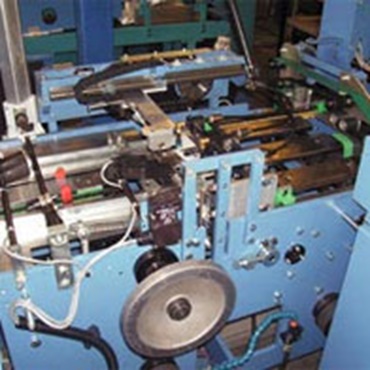

Máy ép

Độ bền lâu của các truc chính bằng thép và vòng cách này đã tăng lên ít nhất gấp bốn lần, do đó không chỉ làm nổi bật các thế mạnh kỹ thuật của bộ phận dẫn hướng tuyến tính không cân bôi trơn, mà còn khiến đầu tư vào thiết bị này là một đề nghị tài chính tốt.

Trở về đầu trang

Thêm thông tin

9. Đường ray nhôm anod cứng

Chi tiết nguyên lý hoạt động

Mài mòn thấp - bạc lót ổ trượt trơn làm bằng polymer hiệu quả cao

Mài mòn thấp

Vật liệu ổ trượt trơn igus® được khớp với bộ phận đồng hành về đặc tính ma sát và mài mòn. Thời hạn vận hành lâu dài nhất có được khi kết hợp với nhôm anod. Chức năng và thời hạn vận hành của ứng dụng của bạn có thể được tính toán trực tuyến nhờ các chương trình tính toán thời hạn vận hành có thể truy cập miễn phí trực tuyến.

igus® được thử nghiệm

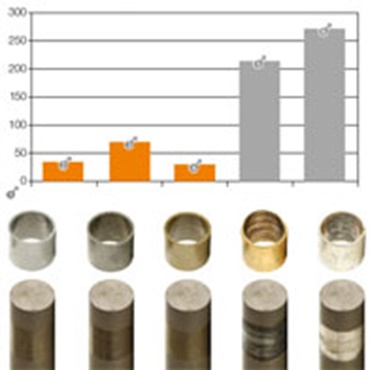

Tính toán được

Trong nỗ lực cải tiến liên tục dòng sản phẩm của chúng tôi và giải quyết các nhu cầu đặc thù của bạn, chúng tôi đang xem lại đủ loại vật liệu trục chính và thử nghiệm tăng cường các vật liệu này với nhiều giải pháp ổ trục trong phòng thí nghiệm igus® dry-tech® của chúng tôi.

Ví dụ ứng dụng

Cơ chế cấp liệu giày trong một đơn vị nén chặt

Bằng cách đổi qua ổ trượt trơn tuyến tính drylin® R, tỷ lệ bảo trì cho đơn vị nén chặt này có thể được kéo dài đến 2 năm, bất chấp sức căng cao từ hạt bột và các chất ăn mòn. Giải pháp ổ bi quay vòng trước kia đòi hỏi thay thế ổ trục và trục chính mỗi 2 đến 3 tháng do trục chính bị mòn.

Trở về đầu trang

Tính Tuổi thọ sản phẩm drylin®

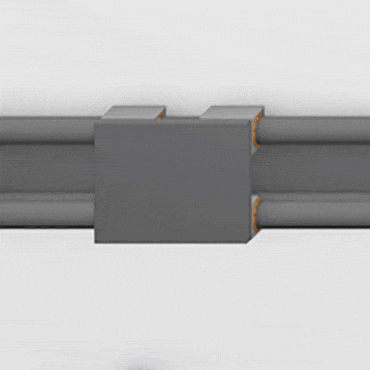

10. nhiều phụ kiện

Chi tiết nguyên lý hoạt động

nhiều phụ kiện

nhiều phụ kiện

Ngoài bộ phận dẫn hướng truyền thống, gồm đường ray dẫn hướng và bàn trượt dẫn hướng, hệ thống tuyến tính còn có thể được tùy chỉnh để phù hợp nhu cầu của bạn.

igus® được thử nghiệm

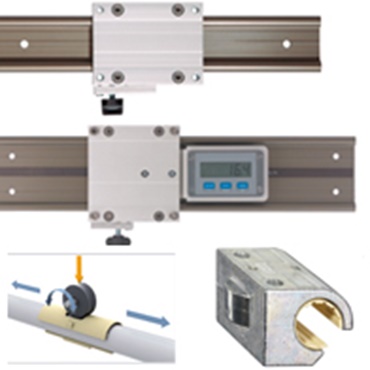

Nhiều biến thể

drylin® W có như một đơn vị hệ thống đo lường, có kẹp tay, điều chỉnh khe hở, bằng thép không rỉ, trượt đơn và có ổ trục tổ hợp.

Ví dụ ứng dụng

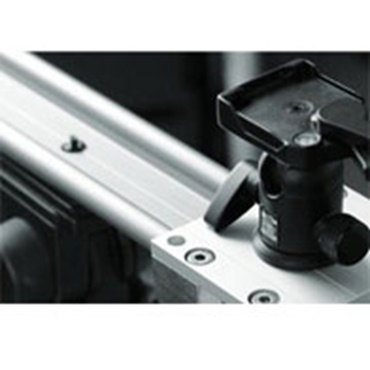

Con trượt máy ảnh

Ổ trục điều chỉnh được riêng lẻ, kẹp tay, bàn trượt tổ hợp "Lăn thay vì trượt" và nhiều hơn nữa bảo đảm quá trình trượt không va chạm, không cần bôi trơn trong các hệ thống máy ảnh.

ví dụ bằng video

Trở về đầu trang

Bộ phận dẫn hướng máy ảnh chuyển động tuyến tính

11. Công nghệ truyền động drylin®

Chi tiết nguyên lý hoạt động

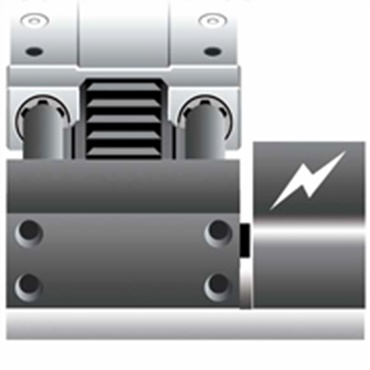

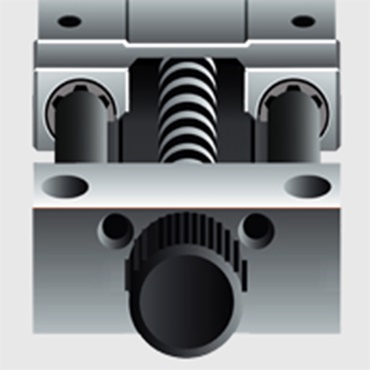

Lăn và trượt

Công nghệ truyền động

Căn cứ vào bộ dụng cụ xây dựng tuyến tính drylin® W, chúng tôi còn có thể cung cấp những đơn vị truyền động với cơ sở là trục vít me hoặc đai định thời. Hệ thống có thể tùy chỉnh cho phù hợp với nhu cầu của bạn.

igus® được thử nghiệm

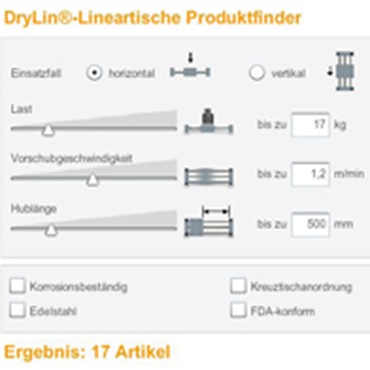

Công cụ tìm sản phẩm

Chỉ cần nhập dữ liệu ứng dũng hữu ích và so sánh các Bàn Trượt Tuyến tính phù hợp trực tuyến và cấu hình chúng.

Ví dụ ứng dụng

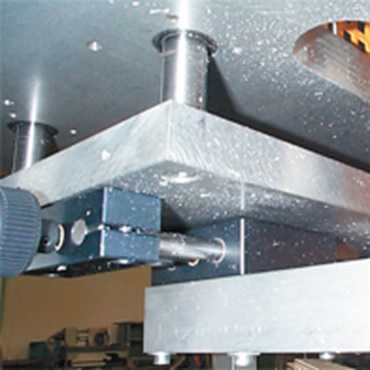

Định vị cho hàng triệu đầu

Việc định vị cho hàng triệu đầu được thực hiện với bàn trượt tuyến tính drylin® SHT trong nhà máy này, chế tạo khung cửa sổ bằng nhôm. Do chất bôi trơn không được dùng trong bất kỳ vị trí ổ trục nào, bụi và mảnh vỡ nhôm không dính vào.

Trở về đầu trang

Công cụ tìm kiếm sản phẩm công nghệ truyền động drylin®

12. drylin® E

Chi tiết nguyên lý hoạt động

Lăn và trượt

Công nghệ truyền động

Chữ "E" đại diện cho "Electric" (điện) và bổ sung cho dòng sản phẩm igus® có động cơ bước tổ hợp, động cơ DC, bộ chuyển mạch gần và cáp động cơ chainflex® đã được chứng minh.

igus® được thử nghiệm

Công cụ tìm sản phẩm

Hãy nhập dữ liệu ứng dụng sẵn có và so sánh, thiết kế và cấu hình các đơn vị tuyến tính phù hợp bao gồm động cơ trực tuyến.

Ví dụ ứng dụng

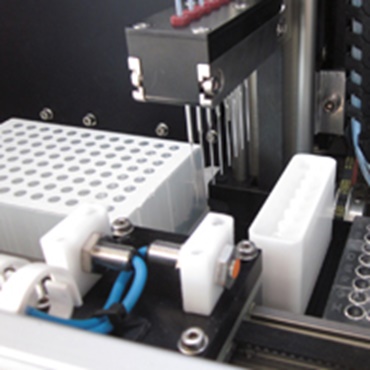

Bộ lấy mẫu/pipet

Điều chỉnh lồng nhau tiết kiệm không gian nhờ trục đai định thời drylin® ZLW gọn và không cần bôi trơn.

Trở về đầu trang

Trình tìm sản phẩm drylin® E
