iglidur® RW370 – dữ liệu vật liệu

Dữ liệu kỹ thuật

Thông số kỹ thuật chung

Đơn vị

iglidur ® RW370

Phương pháp thử nghiệm

Tỉ trọng

g/cm³

1,34

Tiêu chuẩn DIN EN ISO 1183-1

Màu sắc

be

Tối đa. Hấp thụ độ ẩm ở 23°C/độ ẩm phòng 50%.

% theo trọng lượng

0,25

Tiêu chuẩn ISO175

tổng độ ẩm hấp thụ tối đa

trọng lượng-%

1,2

Tiêu chuẩn ISO62

hệ số ma sát, động, chống lại thép

µ

0,13 - 0,17

giá trị pv, tối đa (khô)

MPa - m/giây

1,20

Thông số kỹ thuật cơ khí

mô đun uốn

MPa

2,997

Tiêu chuẩn DIN EN ISO 178

độ bền uốn ở +20°C

MPa

100

Tiêu chuẩn DIN EN ISO 178

Sức nén

MPa

129

áp suất bề mặt tối đa được khuyến nghị (+20°C)

MPa

75

Độ cứng Shore D

80

Tiêu chuẩn DIN53505

Thông số kỹ thuật vật lý và nhiệt

Nhiệt độ ứng dụng cao trong thời gian dài

°C

+170

Nhiệt độ ứng dụng trên ngắn hạn

°C

+190

Nhiệt độ ứng dụng thấp hơn

°C

-50

độ dẫn nhiệt

[W/m · K]

0,22

Tiêu chuẩn ASTMC177

hệ số giãn nở nhiệt (ở +23°C)

[K-1 · 10-5]

5

Tiêu chuẩn DIN53752

Thông số kỹ thuật điện

Điện trở suất thể tích

Ωcm

> 1012

Tiêu chuẩn IEC 93

sức cản bề mặt

Ω

> 1012

Tiêu chuẩn DIN53482

Bảng 01: Tính chất vật liệu

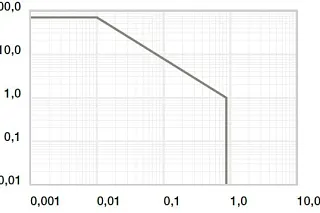

Sơ đồ 01: Giá trị pv cho phép cho iglidur® RW370

Sơ đồ 01: Giá trị pv cho phép đối với iglidur ® RW370 có độ dày thành là 1 mm khi vận hành khô trên trục thép ở nhiệt độ +20°C, được lắp trong vỏ thép.

**Trục X = tốc độ bề mặt [m/s]**Trục Y = tải [MPa]

iglidur ® RW370 được phát triển đặc biệt cho các yêu cầu bảo vệ chống cháy cao trong công nghệ đường sắt. Do đó, nó đáp ứng các yêu cầu của DIN EN 45545. Vòng bi iglidur ® RW370 được sử dụng trong công nghệ đường sắt chủ yếu trong hệ thống cửa, bộ điều chỉnh ghế và khớp nối, cũng như bản lề.

Áp lực bề mặt

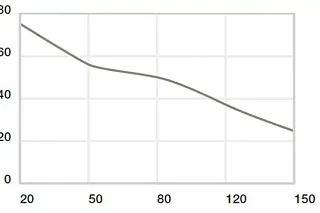

sơ đồ. 02: áp suất bề mặt tối đa được khuyến nghị theo nhiệt độ (75 MPa ở +20 °C)

**X = nhiệt độ [°C]**Y = tải [MPa]

Thông số kỹ thuật cơ học
Cường độ nén của ổ trục trơn iglidur ® RW370 giảm khi nhiệt độ tăng. sơ đồ. 02 minh họa mối quan hệ này. Áp suất bề mặt tối đa được khuyến nghị biểu thị một thông số vật liệu cơ học. Không thể rút ra kết luận về tribology từ điều này.

Độ biến dạng dưới tải trọng và nhiệt độ

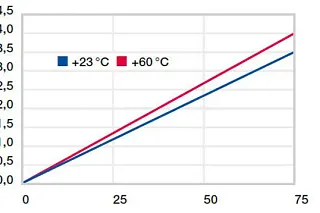

Sơ đồ 03: Biến dạng dưới áp suất và nhiệt độ

**X = tải [MPa]**Y = Biến dạng [%]

Biểu đồ 03 cho thấy sự biến dạng đàn hồi của iglidur ® RW370 dưới các tải trọng khác nhau. Một biến dạng có thể xảy ra có thể phụ thuộc vào chu kỳ nhiệm vụ của tải trọng.

Tốc độ bề mặt tối đa

bệnh đa xơ cứng

xoay

dao động

tuyến tính

dài hạn

0,9

0,6

2,5

ngắn hạn

1,0

0,8

2,6

Bảng 02: Tốc độ bề mặt tối đa

Tốc độ trượt cho phép
Ngay cả khi các khu vực ứng dụng điển hình cho ổ trục trơn iglidur ® RW370 có xu hướng hoạt động không liên tục, tốc độ tối đa có thể đạt được vẫn đáng kể, tùy thuộc vào loại chuyển động. Tốc độ được đưa ra trong Bảng 03 là giá trị giới hạn cho tải trọng ổ trục thấp nhất. Ở tải trọng cao hơn, tốc độ cho phép giảm theo tải trọng do các giới hạn do giá trị pv áp đặt.

iglidur ® RW370

Nhiệt độ ứng dụng

dưới

-50°C

trên, dài hạn

+170°C

trên, ngắn hạn

+190°C

bảo vệ trục bổ sung từ

+120°C

Bảng 03: Giới hạn nhiệt độ

Nhiệt độ
Nhiệt độ ngắn hạn tối đa cho phép là +190 °C, điều này có nghĩa là ổ trục trơn iglidur ® RW370 cũng có thể được sử dụng trong mọi ứng dụng có nhiệt độ môi trường tăng. Độ bền nén của ổ trục trơn iglidur ® RW370 giảm khi nhiệt độ tăng. Khi xem xét nhiệt độ, cần phải tính đến nhiệt ma sát bổ sung trong hệ thống ổ trục. Ở nhiệt độ trên +120 °C, cần có biện pháp bảo vệ bổ sung.

Hệ số ma sát vận tốc trên mặt

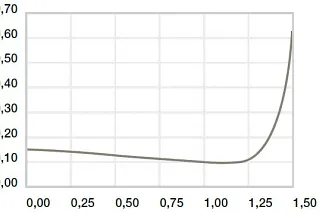

Sơ đồ 04: Hệ số ma sát theo tốc độ bề mặt, p = 1MPa

**X = tốc độ bề mặt [m/s]**Y = hệ số ma sát μ

Ma sát và mài mòn
Hệ số ma sát rất tốt của iglidur ® RW370 khi chạy khô giảm xuống thậm chí còn nhiều hơn nữa với tốc độ lên đến giá trị 1,1 m/giây. Sơ đồ 04 cho thấy mối tương quan này trên trục thép. Tuy nhiên, từ tốc độ 1,25 m/giây, hệ số ma sát tăng mạnh khi đạt đến giới hạn tải của vật liệu tại đây.

Mài mòn, ứng dụng xoay với vật liệu trục khác nhau

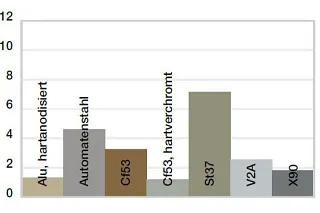

Sơ đồ 05: Mài mòn, quay với các vật liệu trục khác nhau, áp suất, p = 1MPa, v = 0,3m/s

X = Vật liệu trục****Y = hao mòn [μm/km]

Vật liệu trục
Sơ đồ 05 và 06 cho thấy phần mở rộng kết quả thử nghiệm với các vật liệu trục khác nhau, được thực hiện với ổ trục trơn làm từ iglidur ® RW370. Ở tốc độ 0,3 m/s và áp suất bề mặt 1 MPa, trục làm bằng nhôm anod hóa cứng và Cf53 mạ crôm cứng là đối tác trượt phù hợp nhất. Trục làm bằng thép không gỉ 304 hoặc thép cấp cao cũng mang lại kết quả tốt. Nếu vật liệu trục dự định của bạn không có trong kết quả thử nghiệm được trình bày ở đây, vui lòng liên hệ với chúng tôi.

Vật liệu trục
Mài mòn cho các ứng dụng dao động và xoay với thép

sơ đồ. 06: Mài mòn trong các ứng dụng dao động và quay với thép, Cf53, được tôi cứng, mài theo chức năng của tải

**X = tải [MPa]**Y = hao mòn [μm/km]

Hóa chất

Sức chống cự

Rượu

+ đến 0

Hiđrocacbon

-

Mỡ, dầu, không có phụ gia

Nhiên liệu

+ đến 0

Axit loãng

axit mạnh

-

Pha loãng các bazơ

bazơ mạnh

-

+ kháng 0 có điều kiện kháng - không kháng

Tất cả dữ liệu ở nhiệt độ phòng [+20 °C]
Bảng 04: khả năng chống hóa chất

Độ hấp thụ độ ẩm
Độ hấp thụ độ ẩm của ổ trục iglidur ® RW370 trong điều kiện khí hậu bình thường là dưới 0,25% theo trọng lượng. Giới hạn bão hòa trong nước là 1,2% theo trọng lượng.

Ød1**[mm]**

nhà ở H7**[mm]**

ổ trục trơn F10**[mm]**

trục h9**[mm]**

đến 3

+0,000 +0,010

+0,006 +0,046

-0,025 +0,000

> 3 đến 6

+0,000 +0,012

+0,010 +0,058

-0,030 +0,000

> 6 đến 10

+0,000 +0,015

+0,013 +0,071

-0,036 +0,000

> 10 đến 18

+0,000 +0,018

+0,016 +0,086

-0,043 +0,000

> 18 đến 30

+0,000 +0,021

+0,020 +0,104

-0,052 +0,000

> 30 đến 50

+0,000 +0,025

+0,025 +0,125

-0,062 +0,000

> 50 đến 80

+0,000 +0,030

+0,030 +0,150

-0,074 +0,000

> 80 đến 120

+0,000 +0,035

+0,036 +0,176

-0,087 +0,000

> 120 đến 180

+0,000 +0,040

+0,043 +0,203

+0,000 +0,100

Bảng 05: Các dung sai quan trọng theo ISO 3547-1 sau khi lắp ép

Dung sai lắp đặt
ổ trục trơn iglidur ® RW370 là ổ trục tiêu chuẩn cho trục có dung sai h (khuyến nghị tối thiểu h9). Các ổ trục được thiết kế để ép vào giá đỡ có dung sai H7. Sau khi lắp đặt vào giá đỡ có kích thước danh nghĩa, đường kính bên trong của ổ trục có dung sai F10 sẽ tự động điều chỉnh. Đối với một số kích thước nhất định, dung sai lệch khỏi giá trị này tùy thuộc vào độ dày thành (xem phạm vi sản phẩm).
