Tổng quan các trục tuyến tính

Truyền động phù hợp cho hệ thống của bạn

công nghệ truyền động drylin bao gồm một loạt các sản phẩm đa dạng từ trục tuyến tính nhẹ làm bằng nhựa cho đến các giải pháp thép không gỉ kiên cố; chúng hoạt động không cần sử dụng chất bôi trơn bên ngoài. Chuyển động của trục tuyến tính được thực hiện thông qua vít me, hoặc đai răng hặc thanh răng. igus cung cấp những giải pháp phù hợp cho khách hàng đối với hầu hết các ứng dụng riêng lẻ. Trong mọi hệ thống, chiều dài hành trình có thể lựa chọn tự do và truyền động của các đơn vị tuyến tính có thể được thực hiện bằng cách sử dụng thiết bị có sẵn tùy chọn ở dạng bánh lái hoặc các loại động cơ. Bàn trượt định vị được dẫn động bằng vít me là lựa chọn ưa thích cho các ứng dụng có lực cắt dọc trục cao và đòi hỏi độ chính xác cao nhất.

Trong số các kiểu mẫu, các modul tuyến tính có thể được trang bị vít me hình thang hoặc xoắn ốc cao.  Trục tuyến tính với truyền động đai răng được thiết kế cho nhữnghành trình dài và vận tốc cao trong ứng dụng có độ lặp lại cao và thời gian chu kỳ ngắn.

Các  đơn vị tuyến tính cho vận tốc cao và hành trình dài có truyền năng lượng trực tiếp qua thanh răng có thêm lợi ích là cho phép nhiều con trượt di chuyển đọc lập và không he hở với nhau trên cùng một hệ thống.

Trục tuyến tính với truyền động vít me

Truyền động tuyến tính có vít me

  • Điều chỉnh khổ hiệu quả chi phí & chính xác
Trục tuyến tính với truyền động vít me
Trục tuyến tính có truyền động đai răng

Truyền động tuyến tính có đai răng

  • Rất hiệu quả nhờ quán tính thấp
Trục tuyến tính có truyền động đai răng
Trục dầm

Trục dầm trọng lượng nhẹ

  • Độ chính xác tối đa kể cả với các hành trình dài
Trục dầm

Truyền động vít me: lợi thế và bất lợi

Khi nào thì sử dụng?

  • Để điều chỉnh khổ
  • Trong môi trường khắc nghiệt
  • Khi cần một giải pháp hiệu quả chi phí, sẵn sàng lắp vào
  • Khi cần độ bền ăn mòn
  • Khi cần vận hành yên tĩnh

Khi nào thì không sử dụng?

  • Khi tải trọng lớn cần phải di chuyển với lực động học cao
  • Khi cần có độ chính xác định vị bằng < 0,1mm
  • Khi cần hiệu năng chạy cao khi vận hành liên tục

Cấu trúc của một trục vít me igus


Tiết diện của trục vít me igus
1

 Không cần bôi trơn nhờ ổ trục nhựa và đai ốc nhựa

2

 3 vật liệu của trục chính

3

 8 bước đường ren hình thang, 4 bước đường ren xoắn ốc cao

4

 Vật liệu thân làm bằng thép không gỉ, nhôm, kẽm hoặc nhựa

5

 Vít me được gia công theo bản vẽ hoặc trục truyền động trơn nhẵn

6

 Phụ kiện có sẵn


Truyền động đai răng: lợi thế và bất lợi

Khi nào thì sử dụng?

  • Định vị nhanh tải nhỏ
  • Dành cho cấu trúc biên dạng thấp
  • Vận hành liên tục và yên tĩnh
  • Sử dụng dưới nước với đai UW
  • Kiểu cơ bản là một giải pháp chi phí thấp

Khi nào thì không sử dụng?

  • Khi tải trọng cao cần được di chuyển ở vận tốc cao
  • Khi độ chính xác định vị bằng < 0,1mm là cần thiết

Cấu trúc một trục đai răng igus


Tiết diện của một trục đai răng igus
1

 Bộ phận nâng chịu cuối có ổ bi

2

 Dẫn hướng tuyến tính không cần bôi trơn với ổ trượt trơn nhựa

3

 Nhiều độ dài con trượt

4

 Đai răng polyurethan (PU) hoặc neopren

5

 Nhôm anod cứng


Truyền động tuyến tính với thanh răng: lợi thế và bất lợi

Khi nào thì sử dụng?

  • Các ứng dụng bốc và xếp có tính động học cao
  • Dành cho cấu trúc nhỏ gọn của ứng dụng
  • Như trục z trong khung cổng nhiều trục

Khi nào thì không sử dụng?

  • Tải trọng cao
  • Tự khóa
  • Các lĩnh vực ứng dụng nhiều bụi bẩn

Cấu trục của một trục thanh răng igus (trục z)


Tiết diện của một trục thanh răng igus
1

 Truyền lực trực tiếp qua thanh răng

2

 Độ cứng xoắn nhờ trục nhôm rỗng drylin AWMR

3

 Không cần bôi trơn và không cần bảo trì nhờ ống lót tuyến tính drylin R

4

 Khối lượng động (0,9 kg) cho phép vận hành nhanh chóng

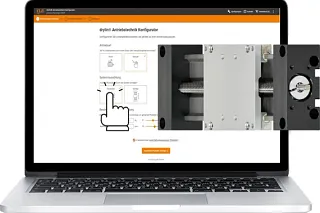

công cụ cấu hình công nghệ truyền động drylin

Chỉ vài bước đến hệ thống truyền động tùy chỉnh

Với bộ cấu hình trực tuyến cho công nghệ truyền động, bạn sẽ nhận được hệ thống công nghệ truyền động phù hợp dựa trên yêu cầu của bạn. Bạn cũng có tùy chọn yêu cầu hoặc đặt hàng cả động cơ và các phụ kiện khác, chẳng hạn như hệ thống điều khiển động cơ.

  • Cấu hình nhanh chóng và dễ dàng
  • Phụ kiện tùy chọn
  • Danh sách các bộ phận chi tiết
  • Giao hàng nhanh chóng
Cấu hình ngay hệ thống công nghệ truyền động

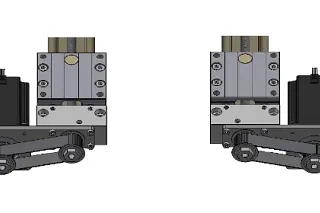

Bộ xuyên tâm

Căn chỉnh động cơ chính xác cho trục tuyến tính

Trong hướng dẫn, bạn sẽ tìm ra cách căn chỉnh các kết nối điện, chẳng hạn như đối với động cơ, bộ mã hóa hoặc kết nối phanh là phù hợp nhất cho trục tuyến tính.
Chúng tôi xác định căn chỉnh theo độ (nhìn vào động cơ từ phía sau).


Ví dụ các ứng dụng của khách hàng


Thêm thông tin

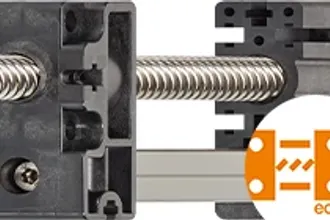

Các trục tuyến tính drylin® econ hiệu quả chi phí

Các kiểu mẫu đơn giản nhất | drylin econ

Bạn sẽ tìm thấy các modul tuyến tính hiệu quả chi phí dành cho các tác vụ định vị và điều chỉnh tại đây.

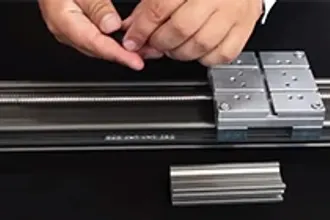

Video về lắp ráp cho công nghệ truyền động drylin®

Video lắp ráp | công nghệ truyền động drylin

Lời khuyên hữu ích về lắp ráp cho công nghệ truyền động drylin của igus.
