Sự khác nhau giữa cáp Ethernet CAT 5e, CAT 6/CAT 6A, CAT 7 & CAT 8?

CAT 5/CAT 5e: Loại cáp phổ biến nhất*

Category 5 là tiêu chuẩn được sử dụng rộng rãi nhất cho cáp mạng, mặc dù hiện nay đang dần được thay thế bởi các loại cao hơn. Trong nhóm này có CAT 5e, với chữ “e” nghĩa là “enhanced”. CAT 5e là phiên bản cải tiến của tiêu chuẩn CAT 5 ban đầu và mang lại hiệu suất điện vượt trội. Trong khi CAT 5 chỉ hỗ trợ tốc độ tối đa 100MBit/giây, CAT 5e cho phép truyền dữ liệu lên đến 1GBit/giây với tần số 100MHz. Vì vậy CAT 5e được sử dụng phổ biến hơn CAT 5 cũ.

• Cáp CAT 5 và CAT 5e thường được dùng cho chuẩn 1000BASE-T.
• Phần cứng như máy tính thường là điểm nghẽn của hệ thống.

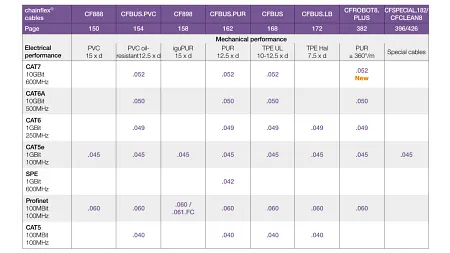

Danh mục chainflex của igus® bao gồm cáp CAT 5 và CAT 5e với vỏ ngoài PVC, PUR hoặc TPE. Tùy theo yêu cầu, khách hàng cũng sẽ tìm thấy cáp cho bán kính uốn cong nhỏ và lớn, ví dụ với hệ số uốn 15 x d hoặc 7.5 x d.

Ứng dụng công nghiệp điển hình với cáp CAT 5/CAT 5e trong xích dẫn cáp

• Máy công cụ: ví dụ máy CNC với giàn chuyển động

• Hệ thống đóng gói: ví dụ trục động lực cao với chuyển động liên tục

• Robot và tự động hóa

• Dây chuyền sản xuất tự động

CAT 6 và CAT 6A: Lý tưởng cho doanh nghiệp

Cáp thuộc nhóm CAT 6 là sự phát triển nâng cao của tiêu chuẩn mạng, mang lại tốc độ cao hơn và hiệu suất tốt hơn.

• Cáp CAT 6 chỉ truyền tải ổn định 1Gbit/giây ở chiều dài tối đa 50 mét với tần số 250MHz. Tuy nhiên, có thể tăng khoảng cách bằng cách dùng switch trung gian.
• CAT 6A là phiên bản nâng cao của CAT 6, cho phép tốc độ lên đến 10Gbit/giây ở khoảng cách 100 mét. Với tần số tối đa 500MHz và lõi được chống nhiễu riêng, việc truyền dữ liệu vẫn đảm bảo ngay cả khi cáp chuyển động.

Ứng dụng công nghiệp điển hình với cáp CAT 6/CAT 6A trong xích dẫn cáp

• Hệ thống camera độ phân giải cao: ví dụ xử lý hình ảnh trực tuyến trong nhà máy sản xuất

• Máy đóng gói với tốc độ chu kỳ cao

• Hệ thống gắp và đặt có độ động lực lớn: ví dụ pick & place

• Hệ thống logistics với yêu cầu dữ liệu cao: ví dụ thiết bị lưu trữ và lấy hàng với camera IP, hệ thống điều khiển và giao tiếp IO

CAT 7: Cho các ứng dụng yêu cầu cao nhất

Cáp CAT 7 cho phép tốc độ truyền cao hơn và khả năng chống nhiễu tốt hơn so với các loại trước. Nó hỗ trợ tốc độ lên đến 10Gbit/giây với tần số 600MHz. Cáp CAT 7 có khả năng chống nhiễu điện từ xuất sắc và được dùng khi cần băng thông rất lớn. Điểm đặc biệt của CAT 7 là mỗi cặp lõi được chống nhiễu riêng.

• Tất cả cáp CAT 7 đều có bốn cặp lõi được chống nhiễu riêng, và thêm một lớp chống nhiễu tổng thể, đảm bảo chống nhiễu tối ưu.
• Có hai loại đầu nối tiêu chuẩn cho cáp mạng CAT 7.
• Được khuyến nghị để đảm bảo hạ tầng mạng cho các công trình mới.

Ứng dụng công nghiệp điển hình với cáp CAT 7 trong xích dẫn cáp

• Ứng dụng nhạy cảm EMC: ví dụ bộ biến tần, công nghệ hàn

• Công nghệ đường sắt: ví dụ hệ thống cửa, thiết bị giám sát di động trên tàu

• Robot và tự động hóa

• Hệ thống lắp ráp/gắp & đặt

CAT 8: Tốc độ cực cao cho trung tâm dữ liệu

Cáp mạng Category 8 được thiết kế đặc biệt cho trung tâm dữ liệu, nơi kết nối giữa router và server thường ở khoảng cách ngắn. Những cáp này cho phép truyền dữ liệu cực nhanh mà không cần công nghệ cáp quang. Với tần số hoạt động lên đến 2000MHz và tốc độ truyền tối đa 40Gbit/giây, Category 8 đạt chuẩn cao nhất về tốc độ và hiệu suất.

Cáp được bọc hoàn hảo, chống nhiễu cực tốt.

Category 8 có hai biến thể:

• 8.1 sử dụng đầu nối RJ45 phổ biến, tương thích với hạ tầng mạng hiện có.
• 8.2 dùng đầu nối đặc biệt, hiện vẫn đang phát triển, dành cho ứng dụng yêu cầu hiệu suất cao nhất.

Điều này khiến Category 8 trở thành lựa chọn lý tưởng cho kết nối mạng hiệu suất cao, không nhiễu ở khoảng cách ngắn. Tại igus®, chúng tôi không cung cấp cáp mạng Category 8 trong danh mục sản phẩm. Trọng tâm của igus® là các loại cáp tối ưu cho ứng dụng công nghiệp và chuyển động, như trong hệ thống cấp điện hoặc môi trường động.

Kết luận

Cáp chainflex CAT 5e và CAT 6A của igus® là lựa chọn hoàn hảo cho hầu hết các ứng dụng. Khi cần truyền tải lượng dữ liệu rất lớn, cáp CAT 7 của chúng tôi là giải pháp lý tưởng vì không chỉ mang lại khả năng chống nhiễu vượt trội mà còn ngày càng có chi phí hợp lý. Dù quý khách cần CAT 5, CAT 6 hay CAT 7, igus® đều có giải pháp phù hợp cho mọi tốc độ truyền và yêu cầu ứng dụng. Quý khách có thể chọn từ nhiều loại vật liệu vỏ: từ PVC giá thành thấp, PUR chống dầu đến TPE chống mài mòn cao cho các ứng dụng khắt khe. Tất cả cáp chainflex đều cực kỳ đáng tin cậy và đi kèm cam kết vận hành lên đến bốn năm theo tiêu chuẩn. Dù bán theo mét hay cung cấp sẵn đầu nối: với cáp của chúng tôi, quý khách sẽ có giải pháp Ethernet hoàn hảo cho mọi chuyển động và mọi lĩnh vực ứng dụng.

Ít người biết rằng thuật ngữ “cáp” ở đây chưa hoàn toàn chính xác. Trái với suy nghĩ phổ biến, các chuyên gia phân biệt giữa dây dẫn và cáp. Tại đây chúng tôi giải thích sự khác biệt giữa dây dẫn linh hoạt và cáp linh hoạt.
