Báo cáo thử nghiệm cáp động lực

Mã thử nghiệm:

4839

Bán kính uốn cong:

100mm (hệ số 10 x d)

Tuổi thọ dự kiến:

hơn 1 triệu chu kỳ chuyển động

Trong thử nghiệm này, tuổi thọ của cáp CF886.25.04 và CF896.25.04được phân tích trong xích tuyến tính với bán kính 100 mm.

Kết quả hơn 1 triệu chu kỳ cho thấy hai dòng cáp động lực chi phí tối ưu này vẫn vận hành ổn định ngay cả với bán kính uốn nhỏ.

Mã thử nghiệm:

5123

Bán kính uốn cong:

250mm (hệ số 11.3 x d)

Tuổi thọ dự kiến:

10 triệu chu kỳ chuyển động

Trong thử nghiệm này, tuổi thọ của cáp CF886.160.04được đánh giá trong xích tuyến tính với bán kính 250 mm.

Kết quả 10 triệu chu kỳ chứng minh rằng ngay cả cáp động lực chi phí tối ưu vẫn đảm bảo độ tin cậy vận hành cao.

Mã thử nghiệm:

5191

Bán kính uốn cong:

48mm (hệ số 6.1 x d)

Tuổi thọ dự kiến:

25 triệu chu kỳ

Trong thử nghiệm này, tuổi thọ của cáp CF30.15.04 được đánh giá trong xích tuyến tính với bán kính 48 mm.

Kết quả hơn 25 triệu chu kỳ cho thấy cáp PVC vẫn đảm bảo độ bền và độ tin cậy ngay cả khi hoạt động trong điều kiện bán kính uốn nhỏ.

Mã thử nghiệm:

4831

Bán kính uốn cong:

100mm (hệ số 9.1 x d)

Tuổi thọ dự kiến:

hơn 18 triệu chu kỳ chuyển động

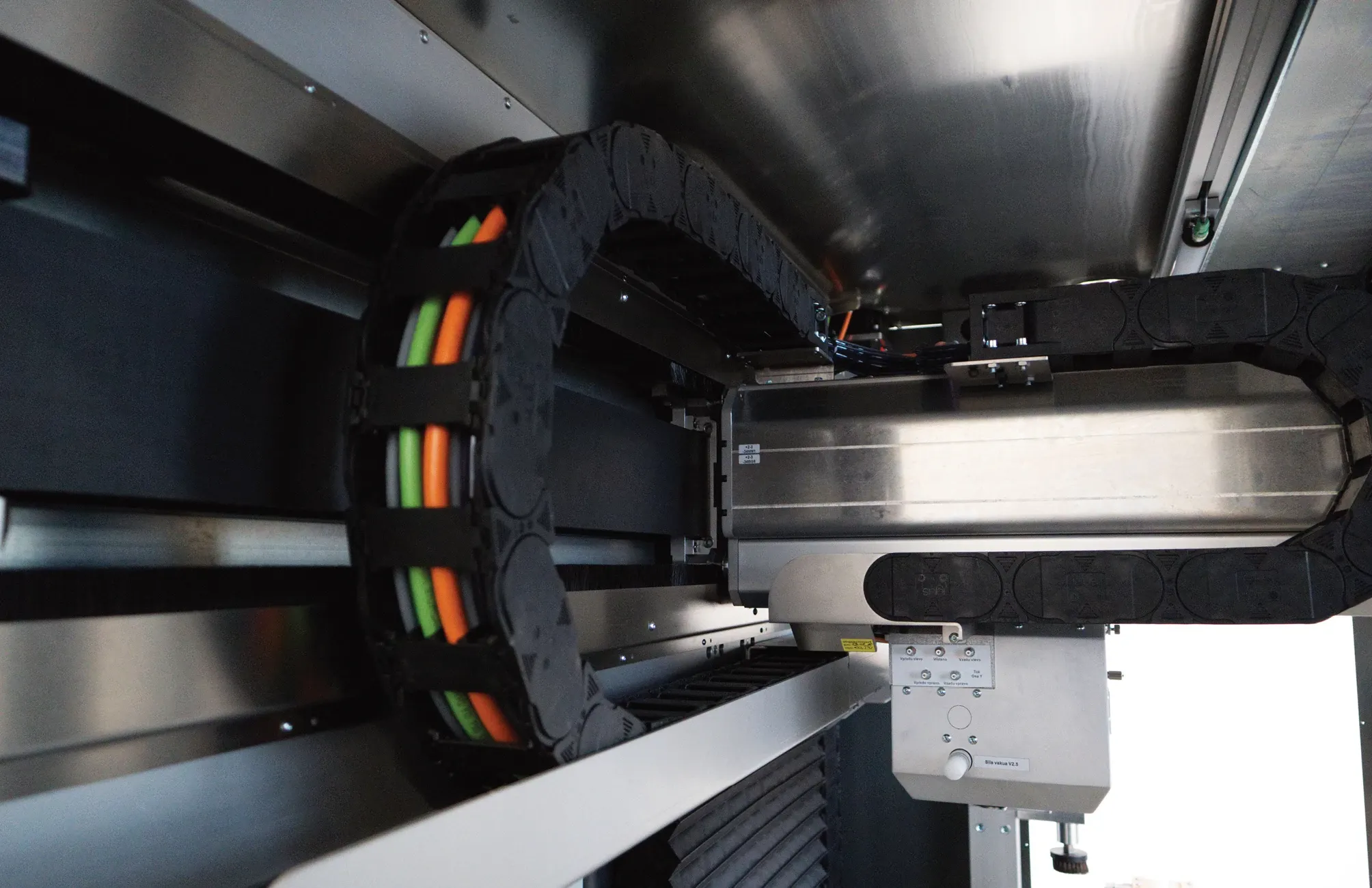

Trong thử nghiệm này, tuổi thọ dự kiến của cáp CF270.UL.25.04.D được đánh giá trong e-chain® với bán kính uốn cong 100 mm.

Kết quả cho thấy cáp động lực CF270.UL.25.04.D đạt hơn 18 triệu chu kỳ chuyển động, đáp ứng yêu cầu vận hành như một giải pháp cấp nguồn đáng tin cậy cho động cơ.

Mã thử nghiệm:

5299

Bán kính uốn cong:

63mm (hệ số 7.5 x d)

Tuổi thọ dự kiến:

14 triệu chu kỳ

Trong thử nghiệm này, tuổi thọ của cáp CF35.UL.25.04 được đánh giá trong xích tuyến tính với bán kính 63 mm.

Ngay cả khi độ võng vượt quá 26%, dòng cáp động lực cao cấp này vẫn đạt 14 triệu chu kỳ trong thử nghiệm của igus®!

Mã thử nghiệm:

4904

Bán kính uốn cong:

175mm (hệ số 6.5 x d)

Tuổi thọ dự kiến:

43 triệu chu kỳ chuyển động

Trong thử nghiệm này, tuổi thọ của cáp CF38.250.04 được đánh giá trong e-chain® với bán kính 175 mm.

Thử nghiệm đã chỉ ra rằng tuổi thọ dự kiến của cáp động lực CF38.250.04 là 43 triệu giờ. Nhờ thiết kế mới giúp chịu được tải trọng chuyển động cao và sở hữu dự trữ an toàn lớn.

Mã thử nghiệm:

3698

Loại cáp

Cáp động lực

Thông số thử nghiệm

105mm/+/-180°/m

Tuổi thọ dự kiến:

120 triệu chu kỳ

Trong thử nghiệm này, tuổi thọ của CFROBOT7.25.04.C trong hệ triflex được phân tích đánh giá.

Kết quả thử nghiệm trên 12 triệu chu kỳ khẳng định cáp đáp ứng tốt yêu cầu truyền động trong lĩnh vực robot công nghiệp.
