drylin® N - Low profile linear guide system NK-02-80

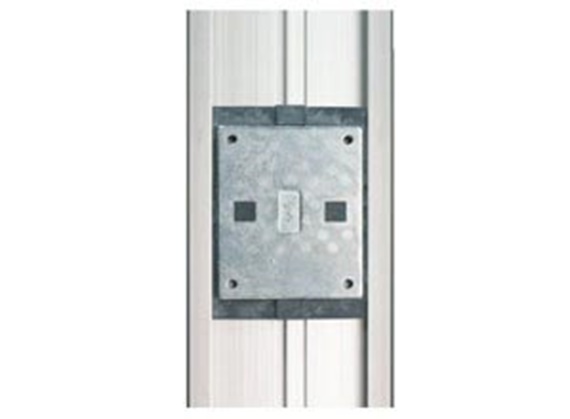

Version 02 - standard with threaded hole

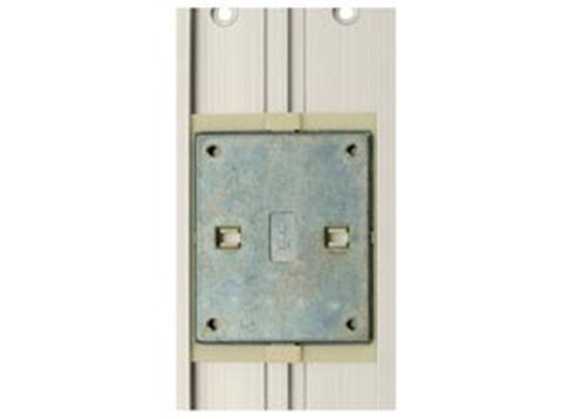

Version 12 - coated with threaded hole
Part No. Max. rail lengths a C4 A3 C5=C6 h h1 K1* ly lz Rail weight Price / m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
Xuất hàng trong vòng 10 - 14 ngày làm việc NS-01-80 4000 80 150 40 25 99,5 11 1,5 M4 271200 2900 1140 1.676.832 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NS-01-80-AR 4000 80 150 0 20 99,5 11 1,5 27120 2900 1140 2.012.198 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NS-01-80-UNGEBOHRT 4000 80 0 0 11 1,5 27120 2900 1140 1.500.996 VND Thêm vào giỏ hàng
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

For unbored rails please indicate "Unbored" in the remark.
* for cylinder screw with low head

Version 02 - standard with threaded hole:

Order no. Designation Weight of carriage
    [g]
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80 Standard carriage 100 316.999 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80-LLY Standard carriage, floating bearing y-direction 100 316.999 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80-LLZ Standard carriage, floating bearing in z-direction 100 316.999 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80-LLYZ Standard carriage, floating bearing y- and z-direction 100 316.999 VND Thêm vào giỏ hàng
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

Version 02: Dimensions [mm] - guide carriages

Part. No. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80 12 57 80 68 56 45 0 M4 0 0 100
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80-LLY 12 57 80 68 56 45 0 M4 0 0 100
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80-LLZ 12 57 80 68 56 45 0 M4 0 0 100
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-02-80-LLYZ 12 57 80 68 56 45 0 M4 0 0 100
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

Version 12 - coated with threaded hole:

Order no. Designation Weight of carriage
   : [g]
Xuất hàng trong vòng 24 giờ NW-12-80 Moulded carriage 100 316.999 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-12-80-LLY Moulded carriage, floating bearing y-direction 100 316.999 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-12-80-LLZ Moulded carriage, floating bearing z-direction 100 316.999 VND Thêm vào giỏ hàng
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-12-80-LLYZ Moulded carriage, floating bearing y and z-direction 100 316.999 VND Thêm vào giỏ hàng
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

Version 12: Dimensions [mm] - guide carriages

Part. No. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Weight
  ±0,35                       [g/m]
Xuất hàng trong vòng 24 giờ NW-12-80 12 57 83 68 56 45 0 M4 0 0 100
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-12-80-LLY 12 57 83 68 56 45 0 M4 0 0 100
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-12-80-LLZ 12 57 83 68 56 45 0 M4 0 0 100
Xuất hàng trong vòng 10 - 14 ngày làm việc NW-12-80-LLYZ 12 57 83 68 56 45 0 M4 0 0 100
Thêm về phần đã lựa chọn:
3D CAD 3D CAD
Yêu cầu hàng mẫu miễn phí Yêu cầu hàng mẫu miễn phí
PDF PDF
Yêu cầu báo giá Yêu cầu báo giá
myCatalog myCatalog

Ordering of a complete system

Configuration in few steps:

1. Selection of the number of carriages
2. Selection of the type of carriagel
3. Entry of the rail length in mm
4. Selection of the carriage options
5.

Hint:

Detailed information can be found below in the drawings as well as in the below-mentioned pages. You can obtain precise specifications on the floating bearing options within the design rules.
1

no floating bearing

2

Floating bearing in z-direction

3

Floating bearing in y-direction

4

Floating bearing in yz-direction

drylin® NK – complete set

Step 1

Enter the required number of carriages.

technical drawing
No. of carriages:
Continue
drylin® N - Technical data
drylin® N - Design rules

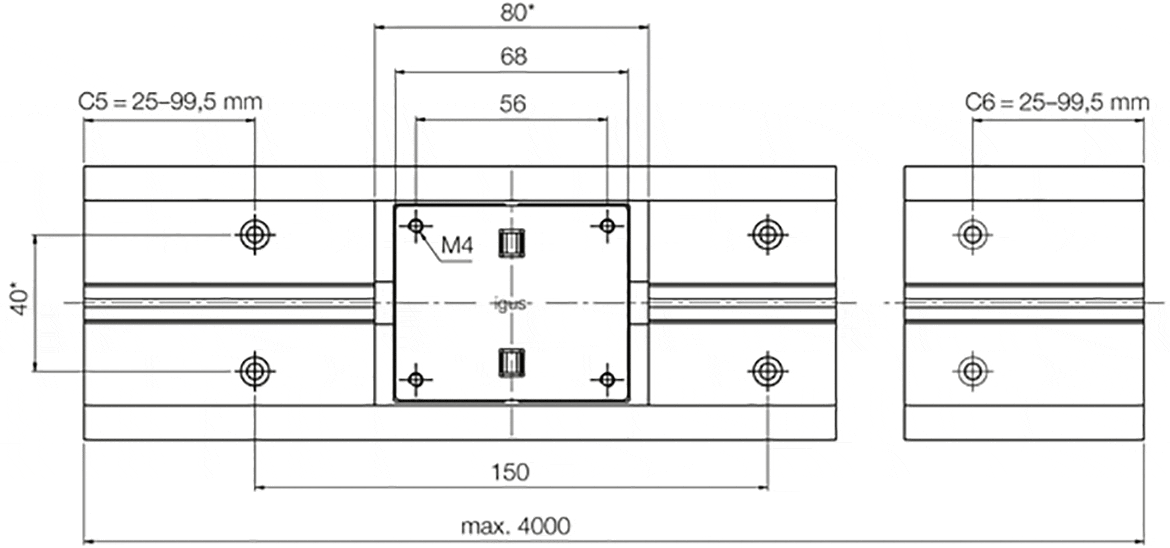

* Carriage length in version NW-12-80 = 83 mm
M4 (max. tightening torque 1.2 Nm)

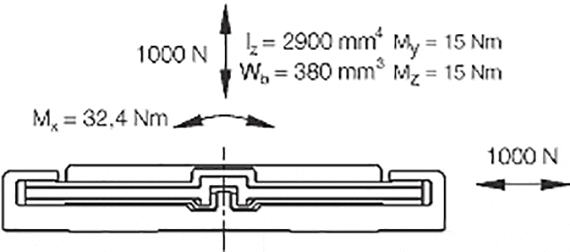

Static load capacity and moments of inertia of an area

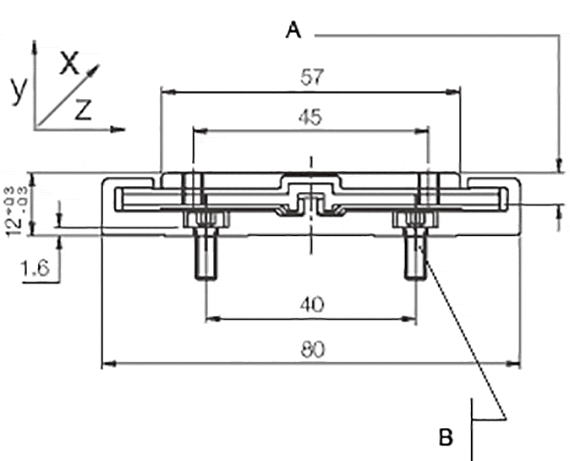

A = Depth for screw tightening max. 6,5 mm
B = M4 (max. tightening torque 2,0 Nm)>
DIN 7984/DIN 6912/DIN 84
EN ISO 1707
