triflex® R - xích dẫn cáp 3D

e-chain® dành cho các ứng dụng robot và phi robot trong không gian ba chiều

Tìm hiểu ở đây điều gì khiến TRC và TRE của dòng triflex® R trở nên đặc biệt.

Trải nghiệm triflex® R từ mọi góc độ

Bấm nút Play để xem video hoạt hình và thay đổi góc nhìn bằng chuột

1... Thiết kế TRE „dễ dàng“

Nạp nhanh như chớp các cáp và ống mềm nhờ cơ chế "dễ dàng"

... Nạp dễ dàng với "an toàn không rơi ra ngoài" - chỉ cần ấn cáp vào dây chuyền bằng ngón cái ... giảm thời gian lắp ráp xuống cho đến 80%

Chi tiết nguyên tắc hoạt động

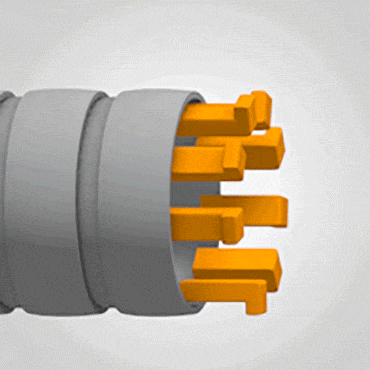

Khóa đôi

Cơ chế mở "dễ dàng"

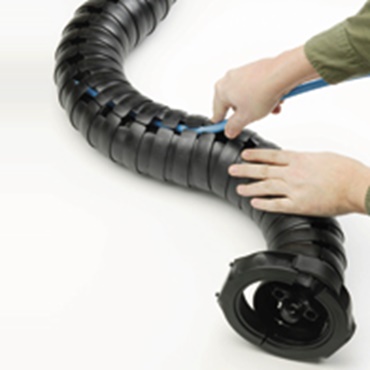

Cáp và ống mềm có thể chỉ cần ấn vào dây chuyền bằng ngón cái của bạn. Việc này giảm thời gian lắp ráp xuống cho đến 80%.

igus® đã thử nghiệm

thử nghiệm kéo đứt

Giảm thời gian lắp ráp và giảm thời gian xuống cho đến 80%

Thời gian lắp ráp: Chèn 2 cáp Ø 6 và 10 mm (chúng tôi sẽ hân hạnh cung cấp cho bạn các chi tiết về những điều này và nhiều thử nghiệm khác)

Ví dụ ứng dụng

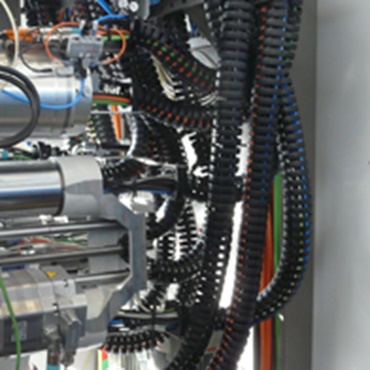

Máy tiện nhiều trục chính CNC

Nhiều triflex® R e-chains® trên một máy tiện nhiều trục chính CNC. Lắp ráp cáp nhanh nhờ cơ chế "dễ dàng"

2... Hấp thụ cao độ lực căng nhờ cơ chế xe moóc

... Trị số danh nghĩa lực căng có thể lên đến 1000 N - sức chịu phá hủy được tăng lên nhiều độ lớn

Chi tiết nguyên tắc hoạt động

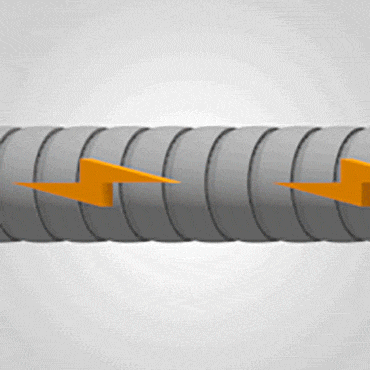

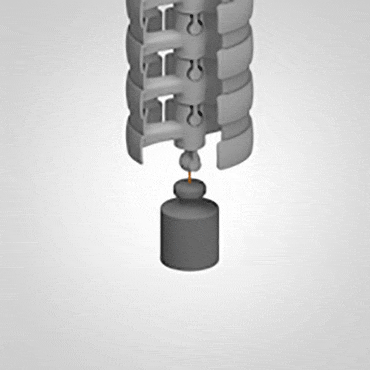

Nguyên lý xe moóc

Nguyên lý xe moóc

Nhờ cơ chế xe moóc đặc biệt, triflex® R có thể hấp thụ các lực căn cao độ.

igus® đã thử nghiệm

thử nghiệm kéo đứt

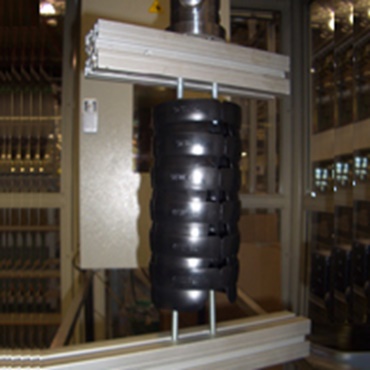

Thử nghiệm 3602: thử nghiệm lực căng

Thử nghiệm lực căng bằng TRE.100.145 trong phòng thí nghiệm igus® : 3846 N lực căng

Ví dụ ứng dụng

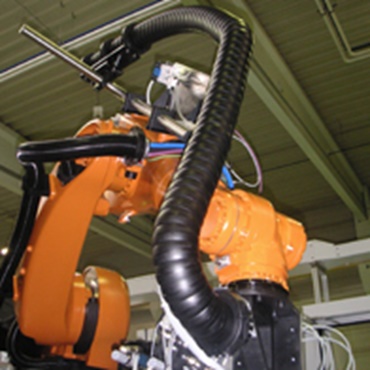

Robot hàn

Gia tốc cao và thay đổi hướng là đặc trưng cho các chuyển động robot. Các mắt xích vẫn ở chung với nhau nhờ cơ chế xe moóc igus®.

3. Bán kính uốn tối thiểu được xác định

Đối với tuổi thọ tối đa của cáp
Ngăn chặn ống truyền thông bị xoắn

Chi tiết nguyên tắc hoạt động

Khóa đôi

bán kính uốn tối thiểu

Tất cả các loại triflex® R được đánh giá với bán kính uốn tối thiểu được xác định. Điều này bảo đảm rằng cáp cũng như ống mềm không bị thắt lại quá mức và từ đó không bị hư. Điều này làm tăng độ bảo đảm vận hành của ứng dụng và thời hạn vận hành của cáp và ống mềm.

igus® đã thử nghiệm

thử nghiệm kéo đứt

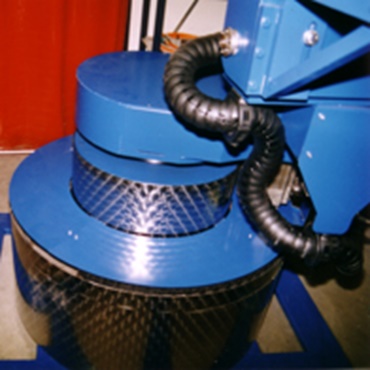

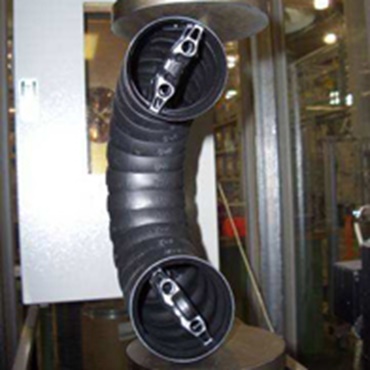

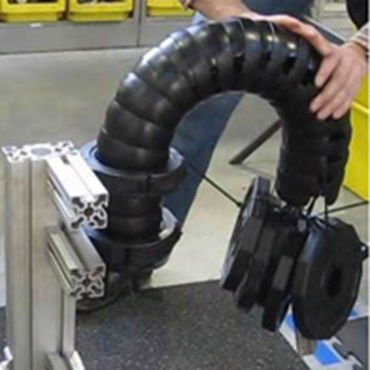

Thử nghiệm 3418: sức chịu phá hủy

Thử nghiệm sức chịu phá hủy tối đa trong bán kính. Tải 217 N tối thiểu tại chốt chặn bán kính xa nhất, chẳng hạn cho một TRC.40.058

Ví dụ ứng dụng

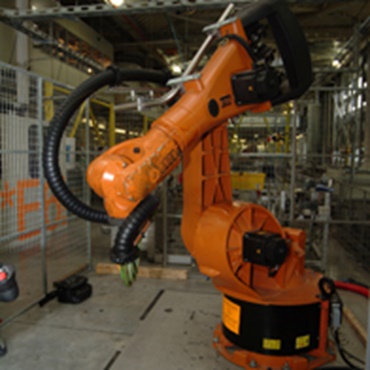

Robot xếp pallet

Kích thước robot nhỏ nhất cần đến các bán kính điều khiển chuyển động khít nhất trên các cáp. triflex® bảo vệ cáp và ống mềm nhờ các bán kính uốn tối thiểu được xác định

4... Chốt chặn xoắn trên mỗi mắt xích

Giảm thiểu tải xoắn trên cáp

Chi tiết nguyên tắc hoạt động

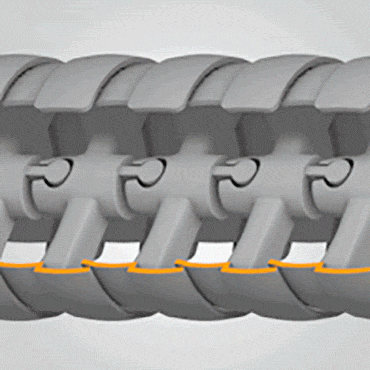

Khóa đôi

Chốt chặn xoắn

Mỗi mắt xích triflex® R có một điểm chặn xoắn khoảng +/-10°. Điều này phân bổ sự xoắn xảy ra trong các ứng dụng robot trên khắp độ dài dây chuyền và làm tăng thời hạn vận hành của các ống mềm và cáp.

igus® đã thử nghiệm

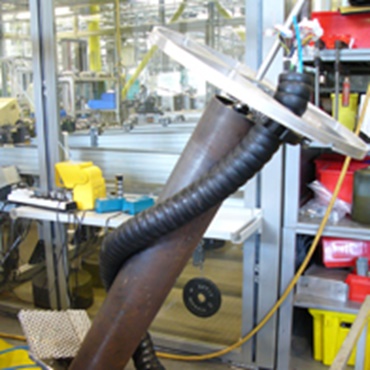

Thử nghiệm xoắn

Thử nghiệm: Xoắn

Phòng thí nghiệm igus® tiến hành những cuộc thử nghiệm xoắn trên triflex® R và cáp, trong đó triflex® R bị xoắn và "cuộn lên"

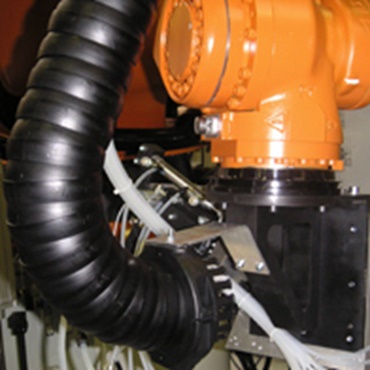

Ví dụ ứng dụng

Robot hàn

Vặn chặt và chuyển động xoắn diễn ra đặc biệt trên đầu robot. Trong trường hợp này, triflex® R hạn chế việc cáp bị vặn bằng điểm chặn xoắn xác định, và phân bổ quá trình xoắn trên một độ dài lớn hơn. Điều này làm tăng thời hạn vận hành của ống mềm và cáp.

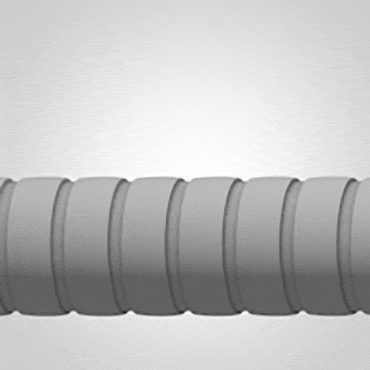

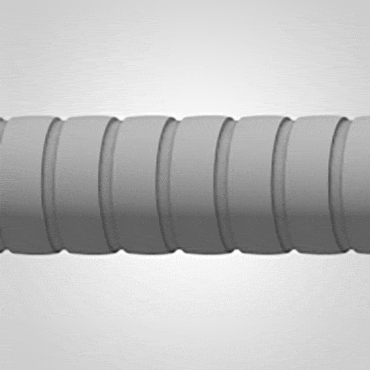

5... Thiết kế TRC "khép kín"

Thiết kế khép kín, chống bụi chip

Chi tiết nguyên tắc hoạt động

Khóa đôi

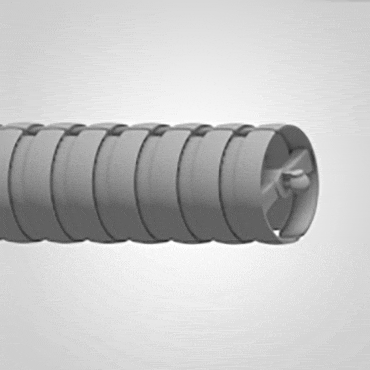

Thiết kế đóng kín

Cấu hình TRC - "C" là chữ tắt của "closed" - là một phiên bản dây chuyền 3D khép kín. Phiên bản này chống mảnh vỡ và bảo vệ cáp và ống mềm khỏi môi trường làm hư hại.

igus® đã thử nghiệm

thử nghiệm kéo đứt

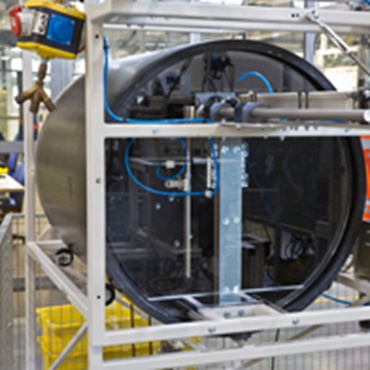

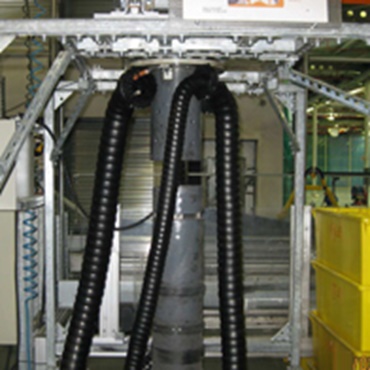

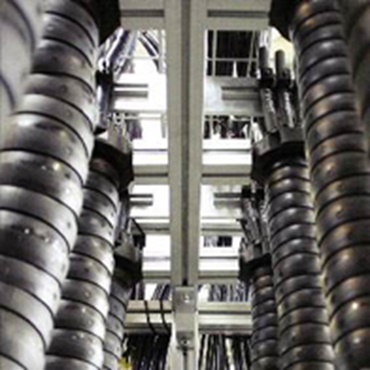

Thử nghiệm: độ kín đối với mảnh vỡ

Chúng tôi dùng những thùng quay mảnh vỡ đặc biệt để tiến hành các cuộc thử nghiệm độ kín trên nhiều igus® e-tubes. Bằng cách dùng những mảnh vỡ xác định (số lượng và chủng loại), chúng tôi đã có thể ra những tuyên bố bảo đảm cho các ứng dụng điều khiển chuyển động.

Ví dụ ứng dụng

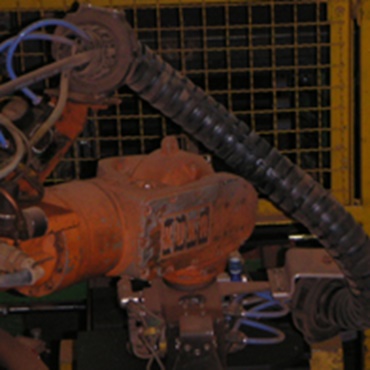

Nhà máy gạch lát

Tải bụi và bẩn đáng kể trên một robot xếp pallet trong một nhà máy gạch lát. triflex® R e-chains® không chỉ cần phải chặt, mà còn phải bền với bụi ăn mòn.

6... Chốt chặn bán kính uốn bên ngoài

... để có độ ổn định tối đa

Chi tiết nguyên tắc hoạt động

Khóa đôi

Chốt chặn bên ngoài

Chốt chặn bán kính uốn bên ngoài cung cấp độ ổn định bán kính tối đa, và bảo vệ đáng tin cậy cho cáp và ống mềm.

igus® đã thử nghiệm

thử nghiệm kéo đứt

Thử nghiệm 3242: Tải trọng phá hủy

Chúng tôi còn thử nghiệm độ bền của các chốt chặn bên ngoài trong phòng thí nghiệm igus®

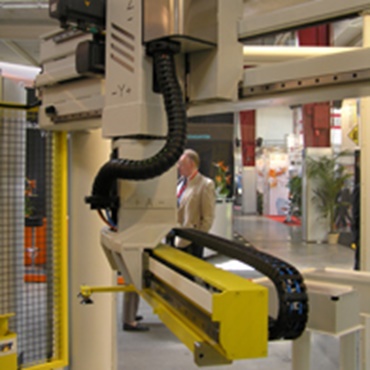

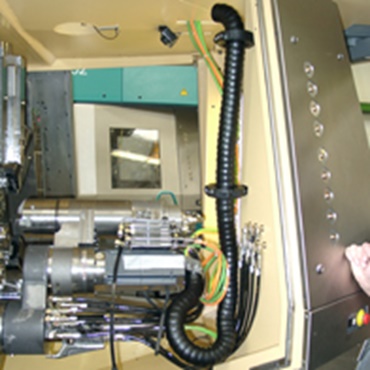

Ví dụ ứng dụng

triflex

Công cụ máy

Nhằm bảo vệ cáp không bị đứt và giữ cho cấu tạo bên trong không có những mép cạnh gây trở ngại, các chốt chặn bán kính cong phải nằm bên ngoài và rất ổn định.

7... Hệ thống modul để rút ngắn và kéo dài thuận tiện

... không có dây thép, lò xo, hay những gì như thế

Chi tiết nguyên tắc hoạt động

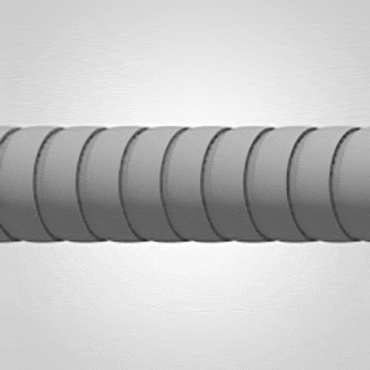

Lắp ráp/tháo ra dễ dàng

Lắp ráp/tháo ra dễ dàng

Nhờ thiết kế modul, triflex® R có thể được kéo dài hoặc rút ngắn lại theo yêu cầu. Điều này giúp ổn định tối đa khi lắp đặt.

igus® đã thử nghiệm

thử nghiệm kéo đứt

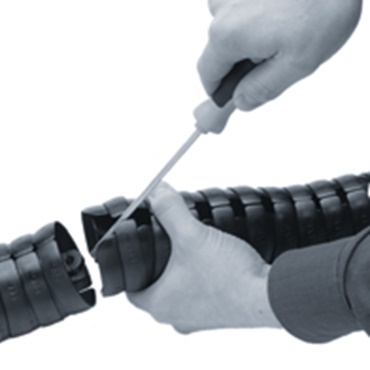

Ví dụ lắp ráp

Không cắt dây thép, lò xo, hay những gì như thế. Một bộ phận đúc khuon áp lực, do đó được kéo dài và rút ngắn "theo nhu cầu".

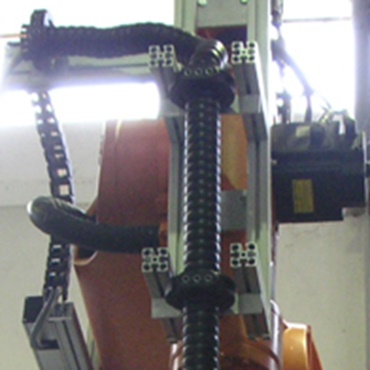

Ví dụ ứng dụng

triflex

Robot xếp dỡ

Như trong trường hợp của igus® e-chains® truyền thống, triflex® R e-chains® có thể được kéo dài hoặc rút ngắn lại tại "bất kỳ" điểm nào của xích.

8... Còn có sẵn với kiểu ESD

... cho các ứng dụng EX

Chi tiết nguyên tắc hoạt động

Khóa đôi

Vật liệu dẫn điện, igumid ESD

Dành cho các khu vực bảo vệ ESD hoặc E, các biến thể TRE + TRC còn có sẵn vật liệu "truyền dẫn". Đã được thử độ bền và thử nghiệm trong nhiều ứng dụng.

igus® đã thử nghiệm

thử nghiệm kéo đứt

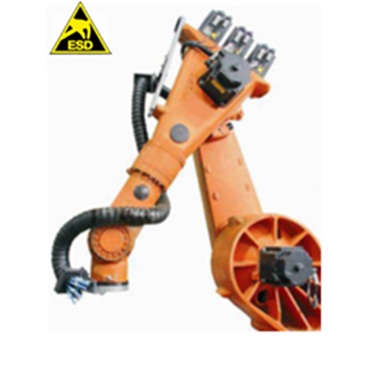

Thử nghiệm 3337: điện trở

Thậm chí sau 500,000 chu kỳ, điện trở của các dòng được thử nghiệm tại đây, tức là các dòng TRC.40.058.0.ESD, vẫn là 70 MOhm

Ví dụ ứng dụng

triflex

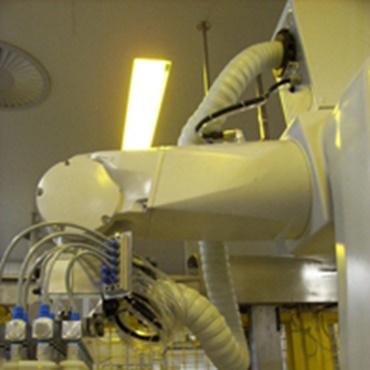

Robot y khoa

Ở những lĩnh vực khác nhau của ngành công nghiệp, người ta chú trọng những yêu cầu rất khác nhau. Từ bảo vệ chống nổ (EX-protection) ̣cho đến tính phù hợp để sử dụng trong phòng sạch

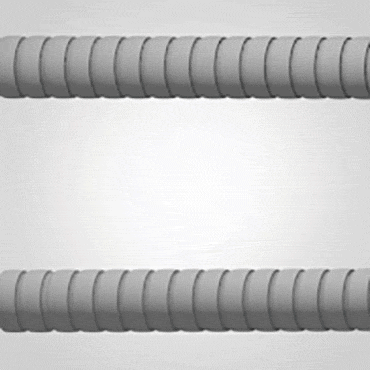

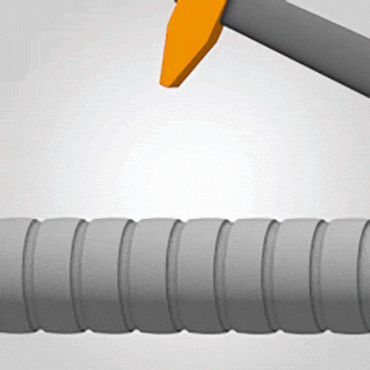

9... Bền va chạm, gồ ghề, bền với ăn mòn

... Vật liệu nhựa từ Polyamide đàn hồi, nhưng vẫn bền va chạm

Chi tiết nguyên tắc hoạt động

Gồ ghề

Gồ ghề

Phiên bản TRE/TRC là thích hợp cho các yêu cầu cao trên robot. Các phiên bản này đã tự chứng minh được giá trị của mình trong các môi trường khắc nghiệt nhiều năm nay.

igus® đã thử nghiệm

thử nghiệm kéo đứt

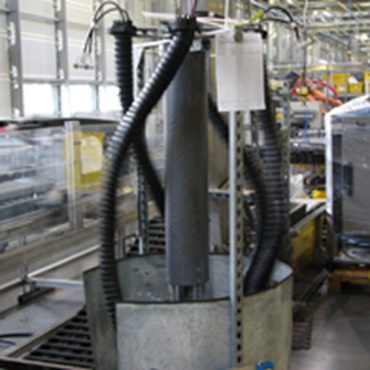

Thử nghiệm: thử nghiệm quay tròn

Độ bền va chạm của một triflex® R lắp đầy cáp được thử nghiệm trong các cuộc thử nghiệm quay tròn

Ví dụ ứng dụng

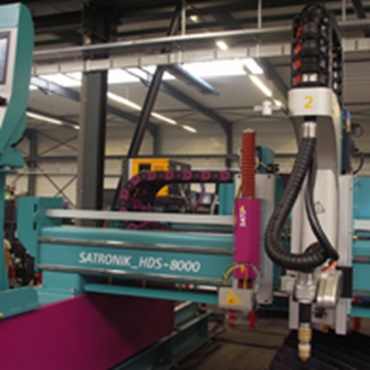

Dao cắt plasma 3D

Ngoài igus® triflex® TRE, các e-chains® (E2/000, E4.1) khác và bộ phận dẫn hướng tuyến tính drylin® (drylin® W) được lắp đặt trên dao cắt plasma này.

10... Đai kẹp chuẩn có giảm sức căng

... Giảm sức căng bảo đảm và nhanh

Chi tiết nguyên tắc hoạt động

Khóa đôi

Phụ kiện modul

Đĩa quấn cuộn cột đai kẹp chuẩn có giảm sức căng có sẵn cho việc lắp ráp dễ dàng. Điều này cho phép cáp và ống mềm được giảm sức căng nhanh chóng và thuận tiện bằng cuộn cột cáp. Đai kẹp được mở ra và đóng lại thủ công.

igus® đã thử nghiệm

thử nghiệm kéo đứt

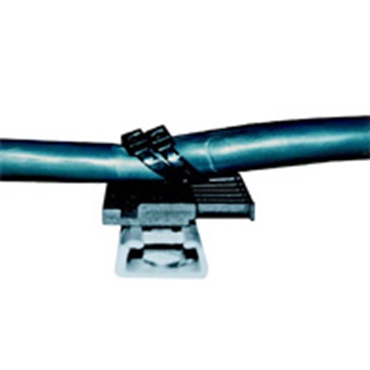

Thử nghiệm: Thử nghiệm kéo đứt

Thử nghiệm sức kéo đứt trên đĩa quấn cuộn cột igus® có cột cáp

Ví dụ ứng dụng

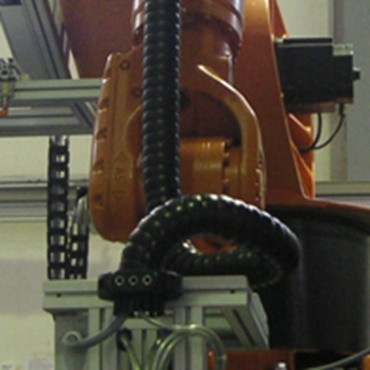

Robot xếp dỡ

Giảm sức căng một cách bảo đảm, và được lắp tối ưu trên robot nhờ mắt xích kéo dài.

11... Đai kẹp như mối nối trung gian

... Mối nối tối ưu vào robot

Chi tiết nguyên tắc hoạt động

Phụ kiện

Phụ kiện

Bằng cách dùng đai kẹp như một mắt xích kéo dài, triflex® R e-chains® có thể được ráp chắc chắn/giảm sức căng tại bất kỳ địa điểm nào.

igus® đã thử nghiệm

thử nghiệm kéo đứt

Lực giữ của mắt xích kéo dài

Ví dụ ứng dụng

Rô bốt

Giảm sức căng một cách bảo đảm, và được lắp tối ưu trên robot nhờ mắt xích kéo dài.

12…Công cụ cấu hình robot

www.igus. eu/quickrobot

Chỉ cần một vài cú nhấp chuột vào thiết bị robot của bạn

Chi tiết nguyên tắc hoạt động

Khóa đôi

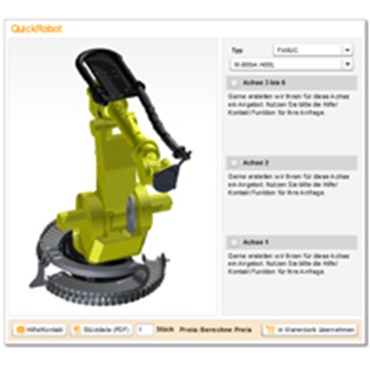

Công cụ Trực tuyến

igus® QuickRobot là một công cụ cấu hình cho các hệ thống cung cấp năng lượng robot. Chỉ bằng vài cú nhấp chuột, cấu hình thích hợp có thể được chọn cho 79 mẫu robot.

đến trang Công cụ Trực tuyến

igus® đã thử nghiệm

thử nghiệm kéo đứt

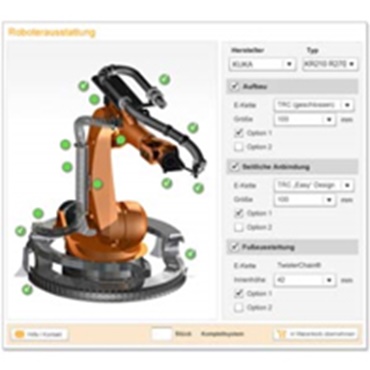

Công cụ cấu hình robot

Lựa chọn các loại robot theo nhà chế tạo và kích thước dây chuyền yêu cầu theo đường kính

Có thể chọn các mặt hàng tùy chọn

Các danh sách bộ phận được tạo thành định dạng PDF

Tùy chọn thiết bị theo trục có thể được đặt mua thuận tiện bằng một số hiệu mặt hàng.

Ví dụ ứng dụng

Đặt hàng tùy chỉnh

Đặt hàng trực tiếp trực tuyến hoặc với danh sách các bộ phận.

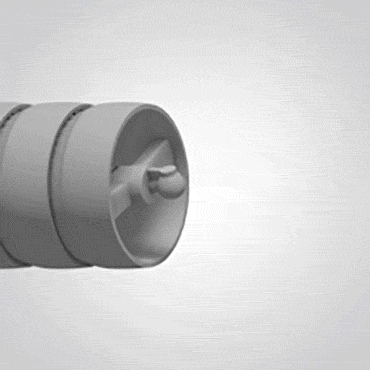

13... Có sẵn nhiều cáp xoắn được

www.chainflex.eu

... hơn 100 cáp xoắn được khác nhau có sẵn từ kho

Chi tiết nguyên tắc hoạt động

Khóa đôi

CF.Robot

Khoảng 100 cáp CFRobot khác nhau có sẵn từ kho mà không có chi phí cắt và số lượng tối thiểu. Chúng tôi còn cung cấp hệ thống readychain® sẵn sàng để lắp ráp, hoàn toàn tùy chỉnh với mối nối, hoặc đầy đủ, sẵn sàng để lắp đặt.

igus® đã thử nghiệm

thử nghiệm kéo đứt

Thử nghiệm cáp

Mọi cáp chainflex® ROBOT trong một hệ thống cung cấp năng lượng triflex® R được xoắn ít nhất 3 triệu lần với khe hỡ điểm cố định 1 m và xoắn ±180°.

Ví dụ ứng dụng

Đầy đủ và bảo đảm.

triflex® R robot e-chain® uyển chuyển cao độ và cáp xoắn chainflex® CF.Robot thích hợp, lâu bền

14. Giám sát trạng thái thông minh

i.Sense TR.B từ nhựa thông minh

Ngăn chặn những hư hỏng phát sinh và chi phí downtime cao, ngay cả trên các rô-bốt công nghiệp và robot nhiều trục

Hoạt động như thế nào

Cảm biến i.Sense TR.B được kết nối trực tiếp với hệ thống điều khiển khách hàng PLC - mà không phải trả thêm chi phí phần mềm. Nếu một mắt xích bị đứt, hệ thống sẽ phát hiện sự thay đổi về độ dài của sợi dây được lắp vào dây xích và theo đó có thể gửi tín hiệu kỹ thuật số đến bộ điều khiển hệ thống.

được thử nghiệm bởi igus®

Thử nghiệm lực kéo căng

Chuỗi thử nghiệm đang diễn ra tại phòng thí nghiệm thử nghiệm lớn nhất trong ngành dành cho hệ thống truyền năng lượng động trên robot công nghiệp

Ứng dụng tiêu biểu

Robot e-chain® triflex® R có độ linh hoạt cao, cáp xoắn phù hợp, bền bỉ chainflex® CF.Robot và giám sát tình trạng thông minh i.Sense TR.B.

Tin tức về nhựa thông minh trong năm 2023: i.Sense TR.B - cảm biến giám sát tình trạng của xích dẫn cáp 3D triflex® R

Yêu cầu mẫu

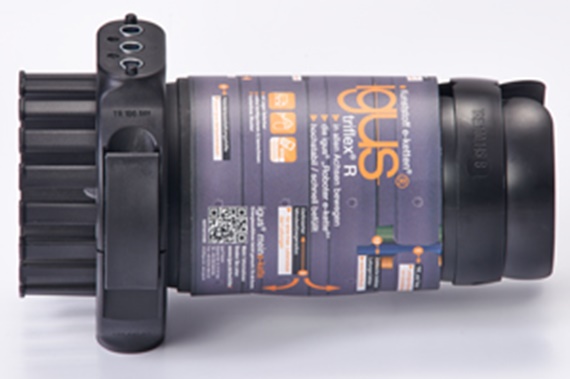

TRE sleeve
